激光二极管电源-STYA系列

激光二极管电源,半导体电源,激光电源,激光驱动器

本系列电源分为外置型WZ、内置型NZ、实验型SY和既可在台面独立使用,也可集成于系统的TT型,还有仅用于温控电源的WK型。输出的驱动和控制有二极管驱动、一路或两路TEC温控、声光Q控制。本公司可根据客户特定需求定制各类二极管驱动电源。我们一站式供应各种类型的激光二极管电源,半导体电源,激光电源,激光驱动器,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

产品经理:罗经理

手 机:18162698939
座 机:027-51858939
微 信:XTGD518
罗经理的微信二维码
微信扫一扫,即刻询价
  • 浏览次数: 908次
  • 上架时间: 2022-10-15
  • 所属品牌: 新特光电


本公司推出的系列半导体激光电源具有超低电流纹波、超低温度漂移,高稳定性、高可靠性。电源采用PWM变换技术,整体变换效率很高。电源既可通过前面板操作进行控制,也可通过外控接口由外部设备控制,还可通过RS232接口与计算机连接进行远程控制。电源设计充分考虑到了对激光二极管LD的各种保护措施,具有过电流、过电压、过温度以及防静电等保护功能。电源具有紧急终止激光输出功能及按键。

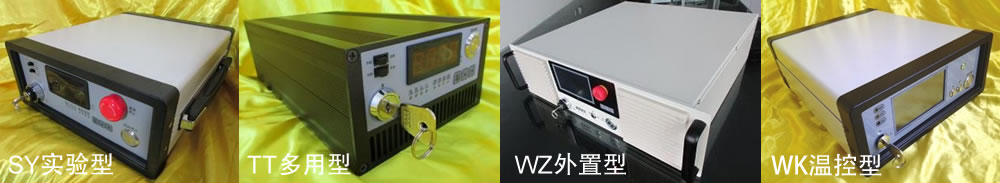

本系列电源分为外置型WZ、内置型NZ、实验型SY和既可在台面独立使用,也可集成于系统的TT型,还有仅用于温控电源的WK型。输出的驱动和控制有二极管驱动、一路或两路TEC温控、声光Q控制。本公司可根据客户特定需求定制各类二极管驱动电源。

型号

输入电源

LD最大输出

温控最大输出

外形尺寸

STYA-12V12A-1T-SY

220VAC

12.5V/12A

15V/12A

160*320*110

STYA-03V10A-TT

220VAC

3.5V/10A


145*260*83

STYA-03V20A-TT

220VAC

3.5V/20A


145*260*83

STYA-03V30A-TT

220VAC

3.5V/30A


145*260*83

STYA-03V40A-TT

220VAC

3.5V/40A


145*260*83

STYA-03V50A-TT

220VAC

3.5V/50A


145*260*83

STYA-03V60A-TT

220VAC

3.5V/60A


145*260*83

STYA-09V25A-TT

220VAC

9.5V/25A


145*260*83

STYA-12V20A-TT

220VAC

12.5V/20A


145*260*83

STYA-16V16A-TT

220VAC

16.5V/16A


145*260*83

STYA-20V13A-TT

220VAC

20.5V/13A


145*260*83

STYA-25V10A-TT

220VAC

25.5V/10A


145*260*83

STYA-30V08A-TT

220VAC

30.5V/8A


145*260*83

STYA-03V75A-1T-WZ

220VAC

3.3V/75A

22V/15A

483*425*133

STYA-06V50A-2T-Q-WZ

220VAC

6V/50A

12V/10A两路+Q控

483*425*133

STYA-9V100A-WZ

220VAC

9.5V/100A


483*350*89

STYA-12V80A-WZ

220VAC

12.5V/80A


483*350*89

STYA-15V60A-WZ

220VAC

15.5V/60A


483*350*89

STYA-20V50A-WZ

220VAC

20.5V/50A


483*350*89

STYA-25V40A-WZ

220VAC

25.5V/40A


483*350*89

STYA-30V30A-WZ

220VAC

30.5V/30A


483*350*89

STYA-15V15A-WK



15V/15A

160*320*110

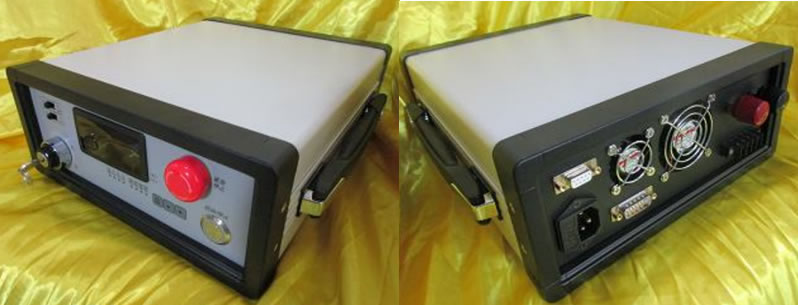

1、半导体激光器驱动电源 STYA-12V12A-1T-SY详细资料:


STYA-12V12A-1T-SY半导体激光器驱动电源(以下简称“电源”)是我公司推出的实验型系列电源之一,该系列电源的特点是具有超低电流纹波、超低温度漂移,高稳定性、高可靠性。电源采用PWM变换技术,整体变换效率很高。电源既可通过前面板操作进行控制,也可通过外控接口由外部设备控制,还可通过RS232接口与计算机连接进行远程控制。电源设计充分考虑到了对LD的各种保护措施,具有过电流、过电压、过温度以及防静电等保护功能。电源具有紧急终止激光输出功能及按键。电源前面板设计有本地/远程、内控/外控转换开关,方便用户任意切换。显示窗口可显示设置电流、检测电流、检测温度、限制电流参数。电源内部设计有数据存储单元,可随时存储电源状态参数。电源具有限制电流设置功能,当设定好限制电流之后,电源操作过程的设置电流在任何情况下都不会超过限定值。电源具有LD温度实时检测及显示功能,并可通过前面板调整LD的控制温度。电源前面板还设计有各种状态指示LED,方便用户掌握电源状态。电源可提供后面板的外控接口(DB15)实现外部设备控制,可进行电流大小设定及电流启动/停止操作等。在外控接口还可提供电流实时检测信号、电源故障信号、外部设备互锁信号等。电源在远程控制状态时,上位机可对电源进行电流大小设置、电流启动/停止操作、随时查询电源各种参数、接受电源上传的各种信息。主要特点如下:

* 集激光二极管LD驱动与TEC温控为一体

* 本地控制与计算机远程控制任选

* 设有外控接口,支持外部设备控制

* 高效率、高精度、高可靠性

* 超低电流纹波、超低温度漂移

* 电流启动零过冲、电流关闭零反冲

* 完善的过流、过压、过温及防静电保护功能

* 自动记忆功能,随时存储电源各种参数

* 具有设置电流及限制电流设定功能

* 具有LD温度设定功能

* 设有外部设备互锁信号接口

* 钥匙开关,急停开关功能

* 全金属外壳,外部辐射干扰为零

主要技术参数:

输入电源

AC220V±20%  50±3Hz

输出电压(LD)

3~12.5V 自适应负载

输出电流(LD)

0.1~12A 连续可调

电源转换效率

≥85%

电流不稳定度

≤±0.2%

电流噪声

≤0.3%

电流启动过冲量

0%(零过冲)

电流关闭反冲量

0%(零反冲)

电流启动上升沿

100mS

电流关闭下降沿

0.1mS

温控驱动能力

15V/12A

温控精度

≤±0.01℃

工作环境

温度:-10~+50度; 湿度:<85%

储存环境

温度:-30~+85度; 湿度:<90%

外形尺寸

160*320*110(mm)

整机重量

5Kg

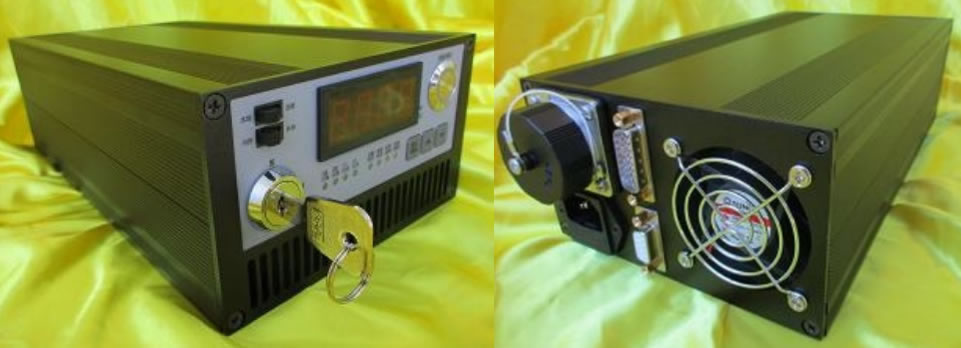

2、半导体激光器驱动电源STYA-16V16A-TT详细资料


STYA-16V16A-TT 半导体激光器驱动电源(以下简称“电源”)是我公司推出的系列LD驱动电源之一,该系列电源的特点是:既可完全独立使用,也可方便集成于系统。该电源采用PWM控制技术,以及我公司的核心专利技术,具有整体变换效率很高、低电流纹波、低温度漂移的特点。电源既可用前面板或通过外控接口本地控制,也可用计算机远程控制。在用前面板进行控制时,电源还具有限制电流设置功能,以及电源参数自动存储功能。若要将该电源集成于系统或用外部设备进行控制时,只要将“内控/外控”拨动开关置于“外控”位置,然后通过外控接口(DB15)进行控制即可。电源支持计算机远程控制,通过 RS232接口可实现电流大小的设置、电流启动与停止操作、随时查询电源各种状态参数、接受电源上传的各类信息等。电源设计有外部设备互锁信号接口,方便实现在任何控制方式下电源与外部设备(水冷机等)的互锁。电源的驱动电流输出接口有两种方式可选择:1.接线端子方式,适合于实验或集成系统的用户;2.航空插头方式,适合电源与固体激光器等相对固定连接的用户。主要特点如下:

* 全数字化设计、结构紧凑、性能卓越

* 既可独立使用,也可集成于系统

* 本地控制与计算机远程控制任选

* 设有外控接口,支持外部设备控制

* 高效率、高精度、高可靠性

* 超低电流纹波、超低温度漂移

* 电流启动零过冲、电流关闭零反冲

* 完善的过流、过压、过温及防静电保护功能

* 自动记忆功能,随时存储电源各种参数

* 具有限制电流设置功能

* 设有外部设备互锁信号接口

* 钥匙开关,防止无资质人员开启

* 全金属外壳,外部辐射干扰为零

输入电源

AC220V±20%    50±3Hz

输出电压

3~16.5V 自适应负载

输出电流

0.1~16A 连续可调

最大输出功率

260W

电源转换效率

≥87%

电流不稳定度

≤±0.3%

电流噪声

≤0.3%

温度漂移

≤20 ppm

电流启动过冲量

0%(零过冲)

电流关闭反冲量

0%(零反冲)

电流启动上升沿

默认 100mS (10~5000mS 可设定)

电流关闭下降沿

0.1mS

工作环境

温度:-10~+50度;   湿度:<85%

储存环境

温度:-30~+85度;   湿度:<90%

外形尺寸

145(宽)*260(长)*83(高)mm

整机重量

3Kg

STYA-16V16A-TT(260W)系列 LD 驱动电源规格表

型号

最高输出

电压(V)

最大输出电流(A)

输出电流

不稳定度

电流噪

声(Ap-p)

电流开启上

升时间(ms)

电流关闭下

降时间(ms)

电源转

换效率

STYA-09V25A-TT

3-9.5V

25A连续可调

≤±0.3%

≤0.3%

默认 100ms

10-1000ms

0.1ms

≥85%

STYA-12V20A-TT

3-12.5V

20A连续可调

≤±0.3%

≤0.3%

默认 100ms

10-1000ms

0.1ms

≥86%

STYA-16V16A-TT

3-16.5V

16A连续可调

≤±0.3%

≤0.3%

默认 100ms

10-1000ms

0.1ms

≥87%

STYA-20V13A-TT

3-20.5V

13A连续可调

≤±0.3%

≤0.3%

默认 100ms

10-1000ms

0.1ms

≥87%

STYA-25V10A-TT

3-25.5V

10A连续可调

≤±0.3%

≤0.3%

默认 100ms

10-1000ms

0.1ms

≥87%

STYA-30V08A-TT

3-30.5V

8A连续可调

≤±0.3%

≤0.3%

默认 100ms

10-1000ms

0.1ms

≥88%

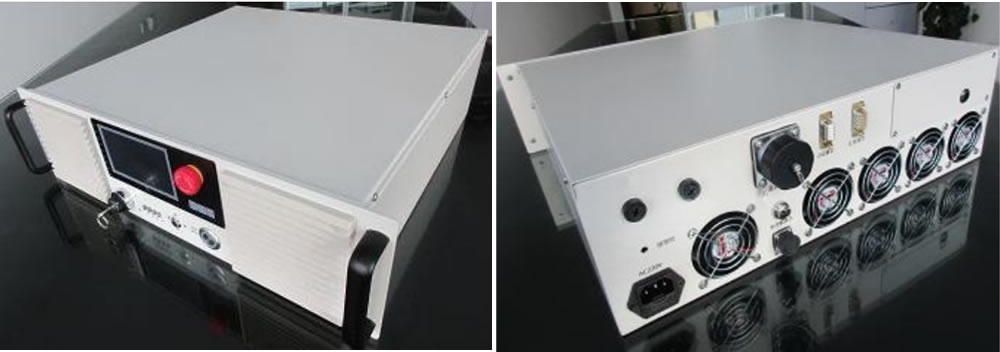

3、半导体激光器驱动电源STYA-06V50A-2T-Q-WZ


STYA-06V50A-2T-Q-WZ半导体激光器驱动电源(以下简称“电源”)是专为LD泵浦的固体激光器驱动而设计,为固体激光器提供泵浦源及Q开关所需的射频信号。同时电源也为LD及倍频晶体提供TEC温控电路。电源内部设计有脉宽和频率可调的TTL脉冲发生电路,以及TTL脉冲控制电路。电源具有Q驱内控与外控转换功能,在Q驱内控时,TTL脉冲及其控制由电源内部提供;在Q驱外控时,TTL脉冲及其控制由外部设备提供。电源还具有电流内控与外控转换功能,在电流内控时,电源的电流大小设置与启停均由前面板触摸屏及其它相应按键操作;在电流外控时,电源电流的大小由外部设备的模拟信号设置,电流启动与停止由外部设备的TTL信号控制。电源具有远程控制功能,通过RS232接口与远程计算机通讯,可对电源进行电流大小的设置、电流启动与停止的操作、随时查询电源各种状态参数、接受电源上传的各类信息。电源设计有5种常用输出模式与存储功能,用户可以预先对常用模式进行电流大小、脉冲宽度、脉冲频率等参数设定并存储,方便用户快捷操作。电源具有自动存储功能,对电源当前的参数进行随时存储,在电源下次开机时便自动进入上一次开机最后使用的模式。电源也会对用户的使用信息自动储存,以便随时查询。电源每一个环节的设计都充分考虑到了激光设备相关安全标准的要求,符合各项安全指标。主要特点如下:

* 全数字化设计、结构紧凑、性能卓越

* 内置一路LD驱动、两路TEC温控

* 内置TTL脉冲发生电路

* 内置Q驱动器及其电源

* 65K真彩LCD显示,触摸屏控制

* 本地控制与计算机远程控制任选

* 设有外控接口,支持外部设备控制

* 高效率、高精度、高可靠性

* 超低电流纹波、超低温度漂移

* 电流启动零过冲、电流关闭零反冲

* 完善的过流、过压、过温及防静电保护

输入电源

AC220V±20%、50±3Hz


输出电压(LD)

0~6.0V 自适应负载

输出电流(LD)

0.1~ 50A 连续可调

电源转换效率

≥85%

电流不稳定度

≤±0.2%

电流噪声

≤0.3%

温度漂移

≤ 20ppm

电流启动过冲量

0%(零过冲)

电流关闭反冲量

0%(零反冲)

电流启动上升沿

默认 100ms

电流关闭下降沿

0.1mS

TTL脉冲宽度(开门时间)

0.5-10(us)可调

TTL 脉冲频率

1 ~ 100 (kHz) 可调

LD 温控驱动

12V/10A

LD 温控精度

≤ ±0.1℃

激光头温控驱动

12V/10A

激光头温控精度

≤±0.1℃

工作环境

温度:-10~+50度; 湿度:<90%

储存环境

温度:-20~+85度; 湿度:<95%

外形尺寸

483*425*133(mm)

整机重量

约 12kg

外部保险管

10A

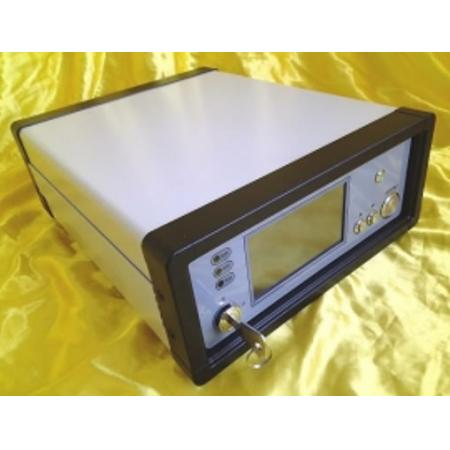

4、温度控制器STYA-15V15A-WK


STYA-15V15A-WK温度控制电源(以下简称:温控电源)是基于PWM调制理论设计、内含完整的 PID算法、具有快速响应的一款高精度温控电源。温控电源的执行元件为半导体制冷器( TEC),温度检测器件为热敏电阻 NTC10K。温控电源支持制冷与加热双向控制。温控电源可通过前面板的人机界面(本地)控制,操作简便快捷。在前面板界面&
