声光Q开关 AOQS

声光Q开关是利用声光相互作用以控制光腔损耗的Q开关技术。声光调Q是通过电声转换形成超声波使调制介质折射率发生周期性变化, 对入射光起衍射作用, 使之发生衍射损耗,Q值下降, 激光振荡不能形成。在光泵激励下其上能级反转粒子数不断积累并达到饱和值, 这时突然撤除超声场, 衍射效应立即消失, 腔内Q值猛增, 激光振荡迅速恢复, 其能量以巨脉冲形式输出。这是一种广泛使用的Q开关方式，其主要优点是重复频率高，性能稳定可靠。

典型的声光Q开关主要由三部分组成：电声转换器、声光介质和吸声材料。电声换能器与声光介质如熔石英、钼酸铅（PbMO4）晶体等构成声光器件。电声换能器加电后，将超声波馈入声光材料，声波是疏密波，声光材料的折射率发生周期变化，对相对声波方向以某一角度传播的光波来说，相当于一个相位光栅。于是，在超声场中光波发生衍射，改变传播方向。这就是所谓的声光行射效应。

我们的声光Q开关提供低插入损耗并能够处理非常高的峰值功率，因为它们的设计考虑了激光的腔长、重复率、波长、光束直径、偏振态和输出功率，以实现最佳的声学-光学Q开关解决方案。无论您是设计用于雕刻、切割或钻孔等材料加工应用的激光器，还是用于医疗手术、光刻或快速原型制作等完整系统，我们都可以为您提供最具性价比和最佳性能的Q开关和射频驱动器。

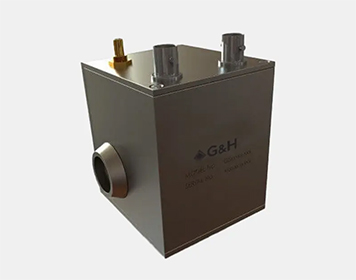

双头Q开关

双头Q开关是一种创新型Q开关，用于1064nm波长，有效孔径高达6.5mm，工作频率为24或27.12MHz，并具有水冷功能，双轴C模式提供更快的开关速度和更高的脉冲稳定性，设计用于超高功率侧面泵浦Nd:YAG激光器。我们的Q开关结合了最佳等级的晶体石英、结合我们的高品质光学表面处理和抗反射镀膜，以及新颖的声光学和光机械设计技术，可提供出色的光功率处理能力和热稳定性，同时保持卓越的光束质量和高光通量。

主要特征：

• 高效率，高调制损耗

• 高损伤阈值

• 低插入损耗

• 卓越的光束质量

• 出色的光功率处理能力

• 热稳定性好

• 不锈钢冷却通道[水冷版]

• 卓越的耐腐蚀性 [水冷版]

• 提供定制配置

主要应用：

• 材料加工：标记、雕刻、划线、表面处理

• 医疗（外科）

主要技术参数

• 工作介质：石英晶体

• 波长：1064nm

• 增透膜反射率：每个表面<0.2%

• 膜层损伤阈值：>1GWcm-2

• 单程透过率：> 99.6%

• 驻波比：< 1.3:1（0dBm 时）

• 超声波模式：压缩（双，正交）

• 上升时间/下降时间：113ns/mm

• 最大射频额定功率：2x50W  cw

• 冷却水流量：>190cc/min

• 水冷通道材料：铝（强烈推荐去离子水）

• 热保护温度：+65℃±5℃

• 储存温度：-20至+70℃

型号及选项，外形尺寸

例如：I-QS027-4D10G-B5（Q开关，27.12MHz，4mm有效孔径，双（正交传感器），石英晶体，1064nm，带B型水接头）

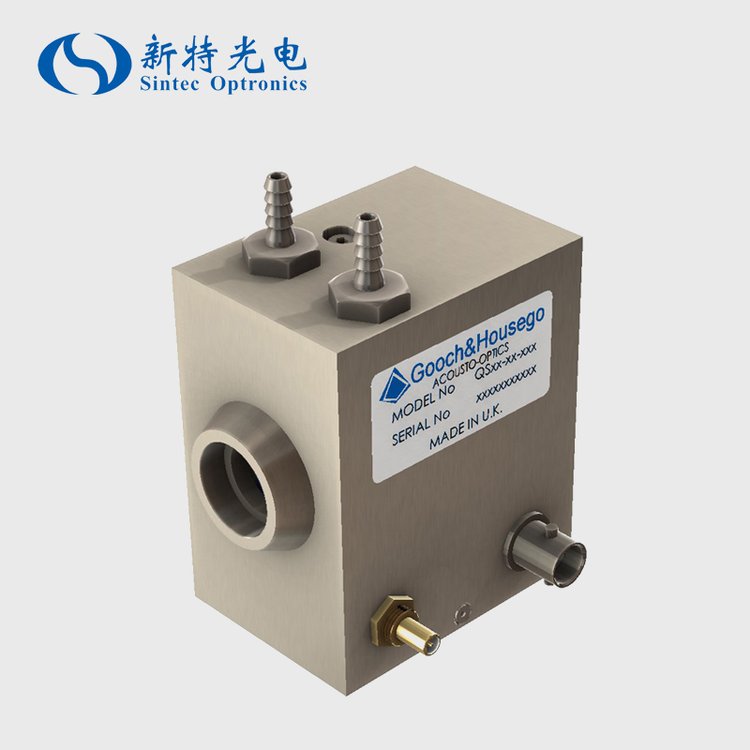

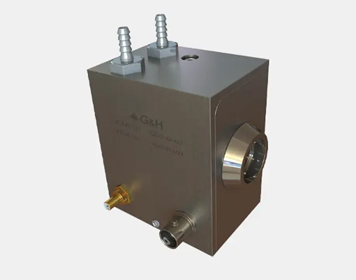

工业标准水冷声光Q开关

我们的工业标准水冷声光Q开关用于1064nm波长，有效孔径高达8mm，工作频率为24、27.12、40.68或68 MHz，有C和S两种超声波模式，主要用于高功率灯泵浦或二极管泵浦 Nd:YAG 激光器。这款声光Q开关将最佳等级的熔融石英与高质量光学表面处理和内部抗反射镀膜相结合，具有极低的插入损耗和高损伤阈值。  它的设计特点和可重复的制造工艺可实现高达100W的射频功率（S模式），可根据要求提供定制选项，包括机械设计和波长，我们的科学家和工程师可协助选择最适合您的应用的Q开关型号和射频驱动器，请联系我们的销售团队以获取更多信息。

主要特征：

• Nd:YAG激光器的行业标准

• 高损伤阈值

• 低插入损耗

• 卓越的光束质量

• 高达100W的射频功率处理（S模式）

• 热稳定性好

• 不锈钢冷却通道

• 卓越的耐腐蚀性

• 提供定制配置

主要应用：

• 材料加工：标记、雕刻、划线、表面处理

• 医疗（外科）

• 科学（PIV）

主要技术参数

• 工作介质：熔融石英

• 波长：1064nm

• 增透膜反射率：每个表面<0.2%

• 膜层损伤阈值：>1GWcm-2

• 单程透过率：>99.6%

• 静态插入损耗：≤6%@50W

• 驻波比：<1.2:1（<1.4:1@50W）

• 最大射频额定功率：50W（C模式），100W（S模式）

• 上升时间/下降时间：113ns/mm

• 射频额定功率：2x50W cw（最大）

• 冷却水流量：>190cc/min

• 水冷通道材料：铝（强烈推荐去离子水）

• 推荐水温：+22℃至±32℃

• 热保护温度：+55℃±5℃

• 储存温度：0至+50℃

型号及选项，外观尺寸

例如：I-QS027-4S4G-B5-AT1（Q开关，27.12MHz，4mm有效孔径，S模式，熔融石英，1064nm，带B型水接头，带M3安装孔的标准外壳）注：–AT1表示M3安装孔，对于英制6-32UNC安装孔，不需要编号。40.68和68MHz选项仅适用于50W射频驱动功率，40.68和68MHz选项仅适用于最大5.0mm的有效孔径。

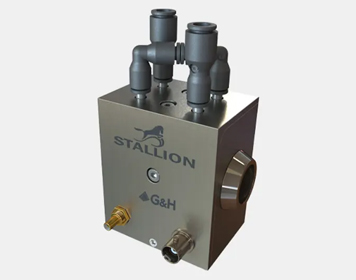

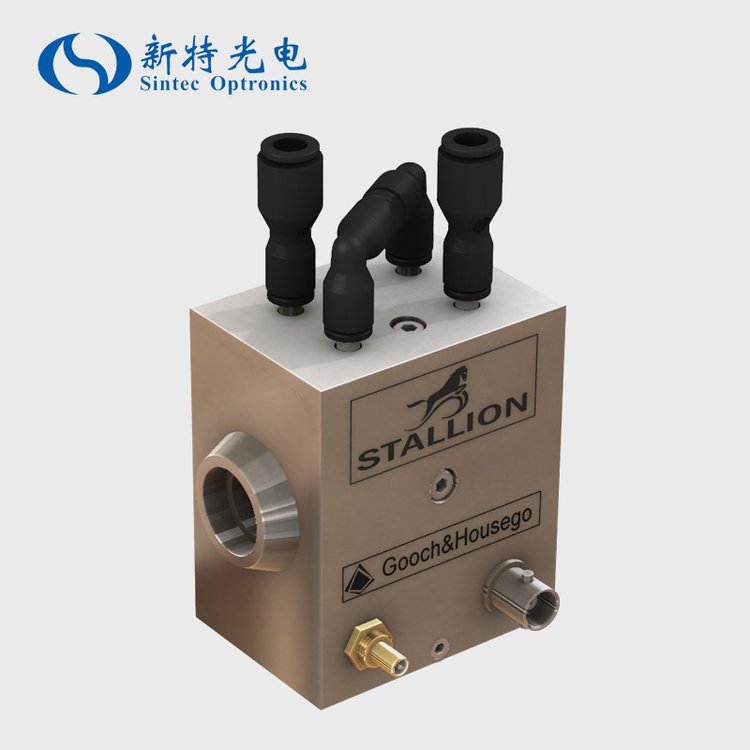

"牧马"系列工业标准水冷声光Q开关

我们的"牧马"系列工业标准水冷声光Q开关用于1064nm波长，有效孔径高达8mm，工作频率为24、27.12、40.68或68 MHz，有C和S两种超声波模式，主要用于高功率灯泵浦或二极管泵浦Nd:YAG激光器。这款声光Q开关将最佳等级的熔融石英与高质量光学表面处理和内部抗反射镀膜相结合，具有极低的插入损耗和高损伤阈值，可实现出色的热管理，同时保持卓越的光束质量和高光通量。除了所示的标准产品外，还可以为特殊应用提供定制配置，其中包括替换外壳、波长和射频频率。我们的科学家和工程师可协助选择最适合您的应用的Q开关型号和射频驱动器，请联系我们的销售团队以获取更多信息。

主要特征：

• Nd:YAG 激光器的行业标准

• 高损伤阈值

• 低插入损耗

• 卓越的光束质量

• 高达100W的射频功率处理

• 推入式水接头

• 热稳定性好

• 不锈钢冷却通道

• 卓越的耐腐蚀性

• 提供定制配置

主要应用：

• 材料加工：标记、雕刻、划线、表面处理

• 医疗（外科）

• 科学（PIV）

主要技术参数

• 工作介质：熔融石英

• 波长：1064nm

• 增透膜反射率：每个表面<0.2%

• 膜层损伤阈值：>1GWcm-2

• 单程透过率：>99.6%

• 静态插入损耗：≤6%@50W

• 驻波比：<1.2:1（<1.4:1@50W）

• 最大射频额定功率：50W（C模式），100W（S模式）

• 冷却水流量：>190cc/min

• 水冷通道材料：316不锈钢

• 推荐水温：+22℃至±32℃

• 热保护温度：+55℃±5℃

• 储存温度：0至+50℃

型号及选项，外观尺寸

例如：I-QS027-4S4G-B5-AT1（Q开关，27.12MHz，4mm有效孔径，S模式，熔融石英，1064nm，带B型水接头，带M3安装孔的标准外壳）注：如所示，–AT1表示M3安装孔，对于英制6-32UNC安装孔，不需要编号。40.68和68MHz选项仅适用于50W射频驱动功率，40.68和68MHz选项仅适用于最大5.0mm的有效孔径。

VHE(超高效)水冷声光Q开关

VHE(超高效)水冷声光Q开关用于1064nm波长，有效孔径高达4mm，工作频率为68MHz，非常适合用于高增益、高功率、线偏振Nd:YAG和NdYVO4激光器。它采用独特的专利声光设计，可提供高达96%的单通损耗调制，而传统设计约为 85%。这款声光Q开关将最佳等级的熔融石英与高质量光学表面处理和内部抗反射镀膜相结合，具有极低的插入损耗和高损伤阈值，可实现出色的热管理，同时保持卓越的光束质量和高光通量。利用我们的“牧马”系列制造技术，提供卓越的耐腐蚀性，同时保持最佳性能和高达100W的射频功率处理能力。除了所示的标准产品外，还可以为特殊应用提供定制配置，其中包括替换外壳和定制波长。我们的科学家和工程师可协助选择最适合您的应用的Q开关型号和射频驱动器，请联系我们的销售团队以获取更多信息。

主要特征：

• 出色的损耗调制

• 高损伤阈值

• 卓越的光束质量

• 高达100W的射频功率处理

• 推入式水接头

• 热稳定性好

• 不锈钢冷却通道

• 卓越的耐腐蚀性

• 提供定制配置

主要应用：

• 材料加工：标记、雕刻、划线、表面处理

主要技术参数

• 工作介质：石英晶体

• 波长：1064nm

• 增透膜反射率：每个表面<0.2%

• 膜层损伤阈值：>1GWcm-2

• 单程透过率：>99.6%

• 射频频率：68MHz

• 驻波比：<1.2:1（50Ω输入阻抗）

• 最大射频额定功率：100W  cw

• 单程损耗调制：>95%

• 冷却水流量：>190cc/min

• 水冷通道材料：316不锈钢

• 推荐水温：+22℃至±32℃

• 热保护温度：+65℃±5℃

• 储存温度：-20至+70℃

型号及选项，外观尺寸

例如：I-QS068-2.5V10G-N5-ST3（Q开关，68MHz，2.5mm有效孔径，VHE，石英晶体，1064nm，4mm OD 推入式水接头，"牧马"系列外壳，带M3安装孔）

水冷声光Q开关 I-QS041-5C10V5-x5-ST3

水冷声光Q开关 I-QS041-5C10V5-x5-ST3是我们"牧马"系列的定制版本，针对2100nm的使用进行了优化。用于波长为2100nm，有效孔径高达4mm，工作频率为27.12MHz。这款声光Q开关将最佳等级的熔融石英与高质量光学表面处理和内部抗反射镀膜相结合，具有极低的插入损耗和高损伤阈值，可实现出色的热管理，同时保持卓越的光束质量和高光通量。利用我们的“牧马”系列制造技术，提供卓越的耐腐蚀性，同时保持最佳性能和射频功率处理。除了所示的标准产品外，还可以为特殊应用提供定制配置，其中包括替代外壳选项、波长和射频频率。我们的科学家和工程师可协助选择最适合您的应用的Q开关型号和射频驱动器，请联系我们的销售团队以获取更多信息。

主要特征：

• 出色的损耗调制

• 高损伤阈值

• 卓越的光束质量

• 推入式水接头

• 不锈钢冷却通道

• 卓越的耐腐蚀性

• 提供定制配置

主要应用：

• 材料加工：标记、雕刻、划线、表面处理

• 医疗（外科）

• 科学（PIV）

主要技术参数

• 工作介质：石英晶体

• 波长：1900-2100nm

• 增透膜反射率：每个表面<0.5%

• 膜层损伤阈值：> 500MWcm-2

• 单程透过率：>99.0%

• 射频频率：40.68MHz

• 超声波模式：C模式

• 有效孔径：5.0mm

• 驻波比：<1.2:1（<1.4:1@50W）

• 最大射频额定功率：50W

• 损耗调制：70%

• 冷却水流量：>0.2l/min

• 水冷通道材料：316不锈钢

• 推荐水温：+22℃至±32℃

• 热保护温度：+65℃±5℃

• 储存温度：-20至+70℃

型号及选项，外观尺寸

例如：I-QS041-5C10V5-U5-ST3（Q开关，40.68MHz，5mm有效孔径，C模式，石英晶体，1900-2100nm，6mm OD 直角推入式水接头，"牧马"系列外壳，带M3安装孔）

水冷声光Q开关 QS027-4S4V2-x5-ST1

水冷声光Q开关 I-QS041-5C10V5-x5-ST3是我们"牧马"系列的定制版本，针对1550nm的使用进行了优化。用于1550nm波长，有效孔径高达4mm，工作频率为27.12MHz。这款声光Q开关将最佳等级的熔融石英与高质量光学表面处理和内部抗反射镀膜相结合，具有极低的插入损耗和高损伤阈值，可实现出色的热管理，同时保持卓越的光束质量和高光通量。利用我们的“牧马”系列制造技术，提供卓越的耐腐蚀性，同时保持最佳性能和射频功率处理。除了所示的标准产品外，还可以为特殊应用提供定制配置，其中包括替代外壳选项、波长和射频频率。我们的科学家和工程师可协助选择最适合您的应用的Q开关型号和射频驱动器，请联系我们的销售团队以获取更多信息。

出色的损耗调制主要特征：

• 高损伤阈值

• 卓越的光束质量

• 推入式水接头

• 不锈钢冷却通道

• 卓越的耐腐蚀性

• 提供定制配置

主要应用：

• 材料加工：标记、雕刻、划线、表面处理

• 医疗（外科）

• 科学（PIV）

主要技术参数

• 工作介质：无水熔融石英

• 波长：1550nm

• 偏振：任意

• 增透膜反射率：每个表面<0.2%

• 膜层损伤阈值：> 500MWcm-2

• 单程透过率：>99.6%

• 射频频率：27.12MHz

• 超声波模式：S模式

• 有效孔径：4.0mm

• 驻波比：<1.2:1（<1.4:1@50W）

• 最大射频额定功率：100W

• 损耗调制：>60%

• 冷却水流量：>0.2l/min

• 水冷通道材料：316不锈钢

• 推荐水温：+22℃至±32℃

• 热保护温度：+55℃±5℃

• 储存温度： 0至+50℃

型号及选项，外观尺寸

例如：I-QS041-1.8C10G-4-GH21（Q开关，41MHz，1.8mm有效孔径，C模式，石英晶体，1064nm，SMA母尾纤，GH21外壳）。

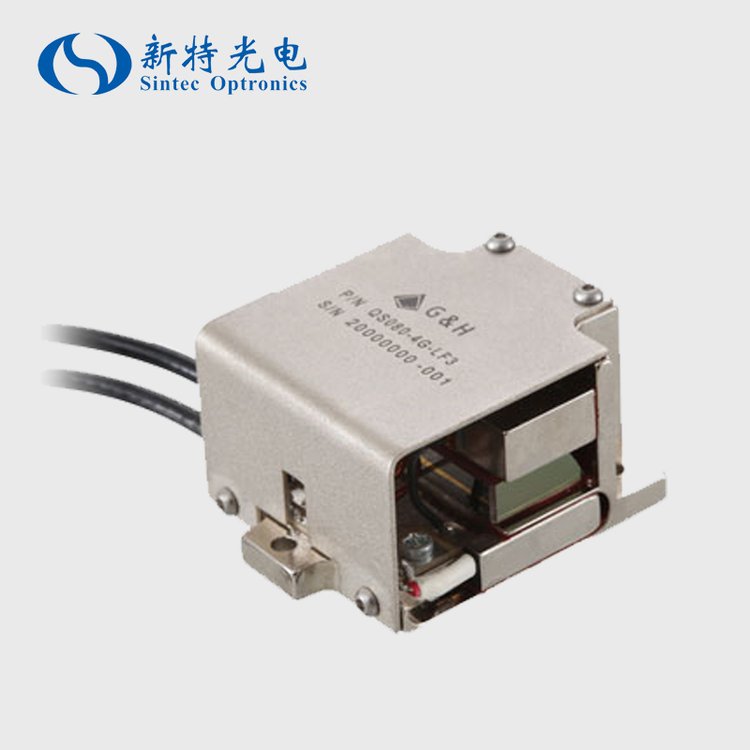

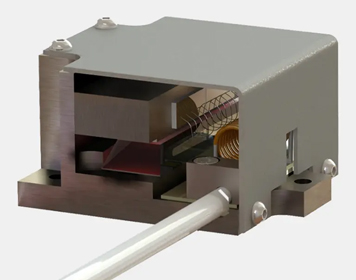

风冷声光Q开关 I-QS041-1.8C10G-4-GH21

风冷声光Q开关I-QS041-1.8C10G-4-GH21用于1064nm波长，有效孔径为1.8mm，工作频率为40.68MHz，主要用于端面泵浦Nd:YAG和Nd:TVO4激光器。这款Q开关结合了最佳等级的石英晶体与高质量光学表面处理和内部抗反射镀膜相结合，具有极低的插入损耗和高损伤阈值，可实现出色的热管理，同时保持卓越的光束质量和高光通量。除了指定的规格外，我们还提供替换波长、射频频率、有效孔径和机械外壳配置等，使我们的客户能够获得完美的解决方案。我们的科学家和工程师可协助选择最适合您的应用的Q开关型号和射频驱动器，请联系我们的销售团队以获取更多信息。

出色的损耗调制主要特征：

• 高损伤阈值

• 卓越的光束质量

• 推入式水接头

• 不锈钢冷却通道

• 卓越的耐腐蚀性

• 提供定制配置

主要应用：

• 材料加工：标记、雕刻、划线、表面处理

• 医疗（外科）

• 科学（PIV）

主要技术参数

• 工作介质：无水熔融石英

• 波长：1550nm

• 偏振：任意

• 增透膜反射率：每个表面<0.2%

• 膜层损伤阈值：> 500MWcm-2

• 单程透过率：>99.6%

• 射频频率：27.12MHz

• 超声波模式：S模式

• 有效孔径：4.0mm

• 驻波比：<1.2:1（<1.4:1@50W）

• 最大射频额定功率：100W

• 损耗调制：>60%

• 冷却水流量：>0.2l/min

• 水冷通道材料：316不锈钢

• 推荐水温：+22℃至±32℃

• 热保护温度：+55℃±5℃

• 储存温度：0至+50℃

型号及选项，外观尺寸

例如：I-QS041-1.8C10G-4-GH21（Q开关，41MHz，1.8mm有效孔径，C模式，石英晶体，1064nm，SMA母尾纤，GH21外壳）。
