射频驱动器,声光调制器电源

我们为实验室、研发和工业激光应用领域提供了广泛的高品质定制的声光器件。我们开发、设计和制造与声光器件相兼容的RF驱动器以满足每个客户独特的产品技术规格要求。RF射频驱动器包括调制器、偏转器、腔倒空、光纤耦合调制器、移频器、锁模器、多通道调制器、脉冲选择器、Q开关、可调滤波器。RF射频驱动器主要用来驱动和控制声光器件,包括AOM调制器,声光偏转器,脉冲选择器,腔倒空,光纤耦合声光调制器,声光移频器,声光锁模器,多通道AOM调制器,声光Q开关,可调声光滤波器。我们的Q驱动器是专门用来驱动各种类型激光器的声光Q我们一站式供应各种类型的射频驱动器,声光调制器电源,专为声光器件设计的电子控制器,主要应用为对声光器件的驱动和控制,根据需求定制,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

产品经理:罗经理

手 机:18162698939
座 机:027-51858939
微 信:XTGD518
罗经理的微信二维码
微信扫一扫,即刻询价

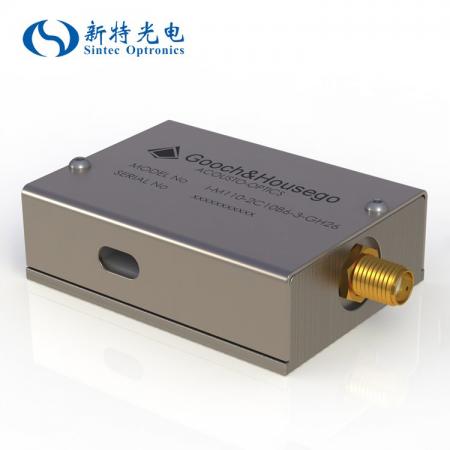

G&H 声光调制器电源,RF射频驱动器

射频电源是用于对声光器件内晶体产生射频信号。光束被调制、偏转或调谐的程度是由射频信号的频率和强度来决定的。我们提供各种优化的模拟和数字控制的高频电源。我们也可以为客户定制电源,如有需要请与我们联系。

射频电源通常由射频振荡器、调制电路和产生射频信号驱动声光器件的功率放大器组成。声光调制器内的传感器利用压电效应精确地将射频信号以固定或可变频率转换为晶体介质光学材料中的声波。声光器件和射频电源配套使用,用来优化速度和稳定的应用。一些附加的特定应用还有第一脉冲抑制、同步、脉冲整形或多通道运作。随着我们声光产品线的扩展,我们正在开发更多功能的射频电源,如具有双模拟/数字操作和带触发器和温控等配置。另外,我们的OEM设计则针对每个用户的应用进行优化,最大程度地提高客户所需产品的性能。

如何选择射频电源

声光器件的需求将决定射频驱动器的选择。虽然速度、占空比和一些特殊功能很重要,但选择射频电源考虑的主要因素如下:

  • 射频功率:150W内(根据声光器件要求的最佳驱动功率来定)

  • 调制:数字或摸拟

  • 驱动频率:固定、可变的(线性扫描)或可编程的

  • 稳定度:频率不固定时,VCO与DDS影响选择

  • 通道数:输出端口数或单个信号端口的输出音质数

  • 特殊功能:脉冲抑制、同步等。

调制:数字与模拟

调制模式决定了所应用的射频功率如何变化,从而决定了衍射光的强度。在数字调制中,射频功率通过TTL信来控制开/关状态,从而控制光束是否衍射。在模拟调制中,通过在指定范围内施加电压来控制射频功率,从而产生对衍射效率的控制,并及时形成波形。

固定频率与可变频率电源:固定频率电源提供与声光器件匹配的单个输出频率。我们提供频率在24-440MHz的固定频率电源通常用于调制,可通过模拟或TTL输入控制,还有些电源带有手动可调输出射频功率。可变频率和可编程频率射频电源可主动控制输出频率。压控振荡器(VCO)提供线性扫描(可变的)射频驱动频率,可灵活的用于任何声光器件。直接数字频率合成(DDS)电源提供可编程频率。可以从一个固定的时钟频率产生随机波形,它是脉冲整形和特殊功能的理想选择。DDS电源是由软件驱动的,可以用界面(GUI)运行,也可以通过计算机驱动程序命令直接控制。我们的高性能多频DDS电源可同时产生多达8个射频通道。

双电源

双电源可将待合成的简单或复杂的数字波形转换为模拟信号,并放大来驱动声光器件。它极大的方便了用户使用;例如,它使电源可提供多个可编程频率或在多个复杂的定制波形之间自由交换。

频率变化与控制

我们提供具有高稳定性和线性度、快速切换时间和高分辨率的直接数字频率合成(DDS)电源。它们能够从一个固定时钟频率产生任意波形,是脉冲整形和特殊功能的理想选择。DDS电源可以在两种模式控制,从GUI或通过驱动程序命令运行:1)随机访问,数字映射到特定频率;2)啁啾模式以频率递增来连续扫描。DDS电源也被称为DFS(数字频率合成器)电源。我们的技术支持团队可为客户选型提供技术支持服务,也可为客户定制OEM产品。

射频电源的应用

声光器件的驱动和控制,包括调制器、偏转器、腔倒空驱动器、光纤耦合调制器、移频器、锁模器、多通道调制器、脉冲选择器、Q开关、可调滤波器。

常用射频电源列表

产品型号可兼容的声光器工作频率射频功率主要特点
HP040-060-150ADG-A10-2X双频锗声光调制器40/60MHz单通道0-75W固定双频;双通道Ge声光器件、模拟和数字调制
HP041-125ADG-A10锗声光调制器40.68MHz125W固定单频; 结构紧凑、模拟和数字调制
97-02910-xx光纤Q80-350MHz≤4.0W固定单频;低功耗、模拟和数字调制
97-03926-12偏转器、可调滤波器20-160MHz所有通道3.2W,单通道0.4W可编程频率;8通道DDS、模拟和数字调制
97-02925-32偏转器、可调滤波器20-160MHz0.4W可编程频率;8通道DDS、模拟和数字调制
3307系列电源光纤Q、移频器80-350MHz4.0W固定单频;低功耗、模拟和数字调制
3910系列电源光纤Q、移频器、调制器45-500MHz0.25-8.0W固定单频;数字、模拟和数字+模拟调制
MQH0XX-YYDM-ZZZ调制器、Q开关24-110MHz25-100W固定单频;高功率、固定/可变脉宽、模拟和数字调制
MQH0XX-YYDM-ZZZ-2S双头Q开关24-110MHz单通道12-50W(24、27和41MHz);12-25W(68和80MHz)固定单频;双通道;固定/可变脉冲宽度、模拟和数字调制
MHPXXX-YYADM-A1光纤Q、调制器24-260MHz2-20W固定单频、模拟和数字调制
MCX0XX-Y.YZC-MINx移频器、调制器40-80MHz0.5-2.5W固定单频;结构紧凑、模拟和数字调制
64020-200-2ADMDFS-A偏转器、调制器、可调滤波器20-200MHz2.0W可编程频率;单通道DDS 、模拟和数字调制
64020-250-1ADMDFS-A偏转器、特殊调制器、可调滤波器20-250MHz1.0W可编程频率;单通道DDS、模拟和数字调制
6000系列电源偏转器、可调滤波器20-450MHz2*15WN/A
A35xxx-S-1/50-p4k7u光纤Q、移频器、调制器40-300MHz0.1-5.0W固定单频;模拟和数字调制
紧凑型低功耗AOM和声光Q开关电源调制器、 Q开关24-110MHz2-24W固定单频;结构紧凑,低功率;固定/可变脉冲宽度、模拟和数字调制
SD020-200-5UC-4x1可调滤波器20-200MHz5.0W可编程频率;单通道或多通道DDS、模拟和数字调制

3910系列射频电源——新一代声光调制器电源

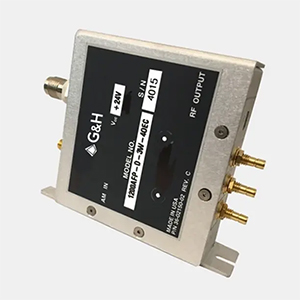

3910系列射频驱动器是2910系列的优化升级的同时可兼容性2910系列,工作频率范围为80–500MHz,射频功率输出高达8W(在+28Vcc时),上升时间低至4ns。支持三种调制方案:数字、模拟和数字+模拟。这些驱动器具有将驱动器与外部时钟参考同步的可选功能,旨在驱动FiberQ调制器、移频器和声光调制器。


主要特征

  • 中心频率高达500MHz

  • 可选调制输入模式

  • 可调射频功率高达8W

  • 上升时间低至4ns

  • 同步外部参考时钟可选

主要优势

  • 技术可靠

  • 高性能

  • 低功耗

  • 运行测试

  • 一年保修

主要应用

  • 微加工

  • 材料加工

  • 激光显示器

  • 打印

  • 外差干涉法

  • 脉冲选择

参数性能
中心频率45–500MHz 固定的
射频输出0.25–8.0W 可调(在+28Vcc时)
输出电压 +Vcc+24-+28V
二次谐波电平<-20dBc
输出驻波比1.5:1最大值
输出波形正弦曲线
上升 / 下降时间4ns最大值 (频率≥250MHz)
对比度50dB最小值
模拟输入电压0–1V
模拟输入阻抗50Ω
数字输入电压标准TTL电平
数字输入阻抗10kΩ
频率稳定性+/-1.5 ppm 过温
频率精度±1%
温控传导冷却散热
运行温度范围10℃ - 60℃

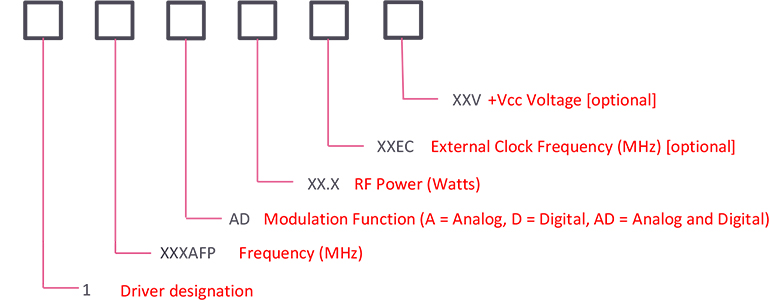

选型代码例如:1200AFP-AD-2.5-40EC-24V

3307系列射频电源

3307系列射频驱动器提供高达4W的输出功率。各种类型覆盖了80-350MHz的频率范围。最大射频输出功率可通过内部电位器调节。该驱动器可用于模拟或数字调制控制。模拟调制电压将输出功率控制在调整后的最大功率的0到100%之间。数字调制控制信号可以打开和关闭射频功率,可以在高达载波频率25%的调制频率(模拟和数字)下运行,在更高的载波频率下最大为50MHz。铝制外壳实现了最佳的 EMC 屏蔽和机械保护。底板用于安装和散热目的。该驱动器提供许多选项,包括频率调谐、自动电平控制 (ALC) 和可将输出功率提高到20W的外部放大器,可驱动FiberQ调制器和移频器。


主要特征

  • 频率范围80-350MHz

  • 射频功率高达4W

  • 射频开/关比≥35dB(数字/模拟调制)

  • 恒定输出功率设计

  • 提供调制频率高达50MHz的型号

  • 通过底板传导冷却

  • 结构紧凑

主要应用

  • 用于腔外的快速调制,如激光投影系统

  • 移频

参数性能
工作频率80–350MHz
电源电压+24V DC, +28V DC
电源电流550mA标准,带Pout 0.35-1.5W@24V
       550mA标准,带Pout 0.35-1.5W@28V
       700mA标准,带Pout 2.0-4.0W@24V
       700mA标准,带Pout 2.0-3.0W@28V
       2000mA标准,带Pout 7.0W@24V
       2700mA标准,带Pout 20W@24V
输出阻抗50Ω标准
射频功率4W
频率精度±0.1%
谐波畸变@50Ω负载:≤-20dBc
模拟输入阻抗50Ω
模拟调制电压范围0 … +1V @50Ω
模拟调制射频开/关比≥35dB
数字调制阻抗50Ω标准
数字调制电平标准 TTL
数字调制射频开/关比≥35dB
射频上升/下降时间
       (上升:10%至90%)
       (下降:90%至10%)
12nsec@80MHz
       9nsec@110MHz
       7nsec@150MHz
       5nsec@200MHz
       4nsec@260MHz
       4nsec@350MHz
输入阻抗频率调谐:标准1kΩ
调频带宽3dB@90kHz
频率范围
       50–100MHz
       75–150MHz
       150–280MHz
       200–380MHz
       270–430MHz
输入电压
       +1.5-+15V标准
       +1.5-+15 V标准
       +2.0-+15 V标准
       +1.0-+15 V标准
       +2.5-+12 V标准
射频输出(0W–全功率)
       +24V(Vcc)
       +28V(Vcc)
       +28V(Vcc)
       200–380MHz
       270–430MHz
ALC 电压电平
       0–+21V标准
       0–+25V标准
       0–+5V标准
       0–+10V标准
输出参考频率80, 110, 150, 200, 260&350MHz
冷却方式
       Pout
       1.0W-1.5W
       2.5W-3.0W
       4.0W
传导
       底板应连接到合适的散热片,能够消散:
       15W
       20W
       22W
预热时间5min
底板温度0℃至+60℃(为获得最佳输出功率稳定性,应提供恒定的基板温度)
储存温度-25℃至+85℃(不结露)
电源电压绝对最大值:+28 VDC
模拟调制绝对最大值:-3.0V至+3.0 V
数字调制绝对最大值:-4.3V至+4.3 V
工作温度绝对最大值:+65℃(基板温度)
重量0.24Kg

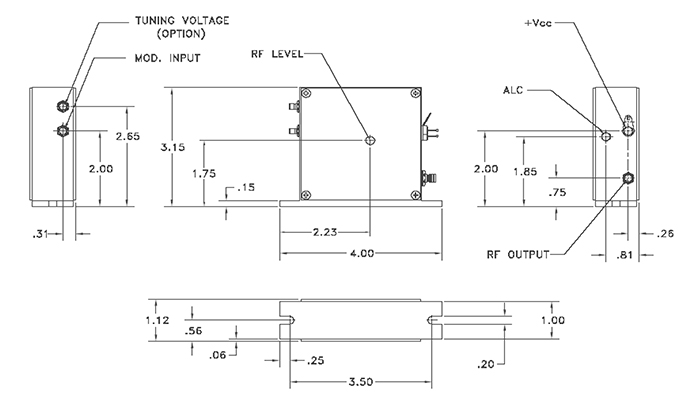

尺寸(长x宽x高)102x29x80mm,外形图:(尺寸以英寸为单位)

选型代码:根据要求提供其他频率和定制版本

2910系列射频电源(97-02910-xx)

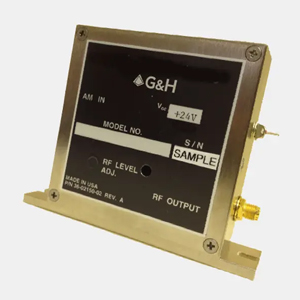

2910系列射频驱动器提供高达4W的输出功率。各种类型覆盖了80至350MHz的频率范围。最大射频输出功率可通过内部电位器调节。该驱动器可用于模拟或数字调制控制。模拟调制电压将输出功率控制在调整后的最大功率的0到100%之间。数字调制控制信号可以打开和关闭射频功率。该驱动器可以在高达载波频率25%的调制频率(模拟和数字)下运行,在较高的载波频率下最大为50MHz。 铝制外壳实现了最佳的EMC屏蔽和机械保护。底板用于安装和散热目的,可驱动FiberQ调制器。


主要特征

  • 频率范围80-350MHz

  • 射频功率高达4W

  • 射频开/关比≥60dB(数字调制)

  • 射频开/关比≥50dB(模拟调制)

  • 恒定输出功率设计

  • 提供调制频率高达50MHz的型号

  • 通过底板传导冷却

  • 结构紧凑

主要应用

  • 用于腔外的快速调制,如激光投影系统

  • 移频

<td style="box-sizin

参数性能
工作频率80–350MHz
电源电压+24V DC
电源电流600mA标准,带 Pout 1.0W
       625mA标准,带 Pout 1.5W
       775mA标准,带 Pout 2.5W
       825mA标准,带 Pout 3.0W
       900mA标准,带 Pout 4.0W
       2700mA标准,带 Pout 20W
输出阻抗50Ω标准
射频功率最大:< 0.1W … > Pout(可调)
频率精度±0.1%
谐波畸变≤-20dBc
模拟输入阻抗50Ω
模拟调制电压范围0 … +1V@50Ω
模拟调制射频开/关比≥50dB
数字调制阻抗75Ω标准
数字调制电平标准 TTL
数字调制射频开/关比≥60dB
射频上升/下降时间
       (上升:10%至90%)
       (下降:90%至10%)
12nsec@80MHz
       9nsec@110MHz
       7nsec@150MHz
       5nsec@200MHz
       4nsec@260MHz
       4nsec@350MHz
