普克尔盒驱动器,电光Q开关电源

电光Q开关驱动电源(普克尔盒电源)采用时间严格受控的高压脉冲电源来开启和关闭。控制方式有两种:退压方式和升压方式。可用来驱动铌酸锂、BBO和DKDP等电光Q开关,特别适合需要窄脉宽的脉冲激光器,研发调Q激光器,超快激光再生放大器等等。我们一站式供应各种类型的普克尔盒驱动器,电光Q开关电源,非常简单,紧凑和低成本、性能优良的电光调Q电源,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

产品经理:罗经理

手 机:18162698939
座 机:027-51858939
微 信:XTGD518
罗经理的微信二维码
微信扫一扫,即刻询价

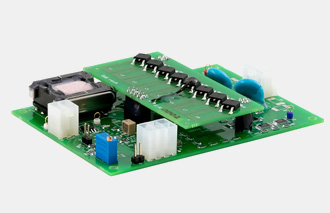

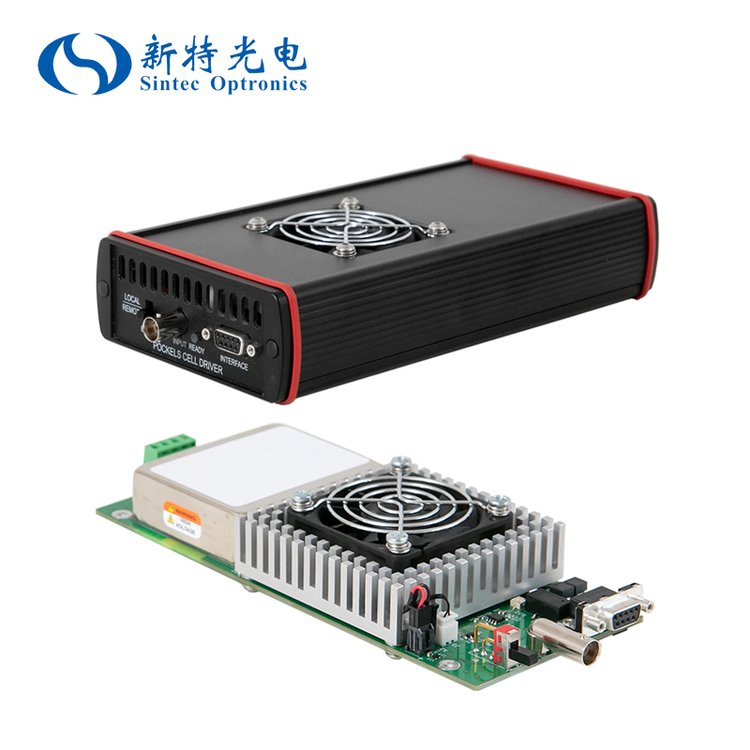

QBD系列普克尔盒驱动板

QBD系列是一款非常简单、紧凑且价格低廉的普克尔盒驱动板,这些驱动板的输出电压范围(高达6.0kV 双极),专门设计用于通过施加快速开关高压来控制普克尔盒。这些模块需要+24V直流电源和脉冲发生器来设置工作频率。用户可以手动(通过板载配置微调器)或远程(将直流电压施加到相应的引脚)在工作范围内对输出电压电平进行编程。QBD系列基于MOSFET技术,为前沿脉冲提供高重复率和快速转换时间。QBD的恢复时间相对较长(后脉冲沿为5-10μs,而QBU的恢复时间<20ns)。


主要特点:

  • 紧凑性(90x50x20mm)

  • 退压式和升压式(固定)

  • 高达4kV的输出电压

  • 高达 50-100  kHz 的重复率(取决于电压)

  • <20ns上升时间或<20ns下降时间(前沿)

主要应用:

  • 调Q

主要技术参数

输入电压+24VDC
工作模式退压式和升压式
电压,高电平调节,高达6kV
电压,低电平固定,0V
最大重复率高达100kHz或更高(取决于负载和电压)
上升时间(下降时间)<20ns
恢复时间5-10us(取决于负载)
抖动10ns
延迟时间1us
负载电容高达0.5nF
工作温度+10~+40℃(可根据要求提供更宽的温度范围)
贮存温度-20~+60℃
湿度0~90%,不结露
尺寸110x80x25mm
重量0.1kg

常用型号

退压式升压式
QBD-6024-DN退压式,2.4-6.0kV高压调节范围QBD-6024-UP升压式,2.4-6.0kV高压调节范围
QBD-5020-DN退压式,2.0-5.0kV高压调节范围QBD-5020-UP升压式,2.0-5.0kV高压调节范围
QBD-4016-DN退压式,1.6-4.0kV高压调节范围QBD-4016-UP升压式,1.6-4.0kV高压调节范围
QBD-3012-DN退压式,1.2-3.0kV高压调节范围QBD-3012-UP升压式,1.2-3.0kV高压调节范围
QBD-2008-DN退压式,0.8-2.0kV高压调节范围QBD-2008-UP升压式,0.8-2.0kV高压调节范围
QBD-1004-DN退压式,0.4-1.0 kV高压调节范围QBD-1004-UP升压式,0.4-1.0kV高压调节范围

可根据要求提供其他输出电压

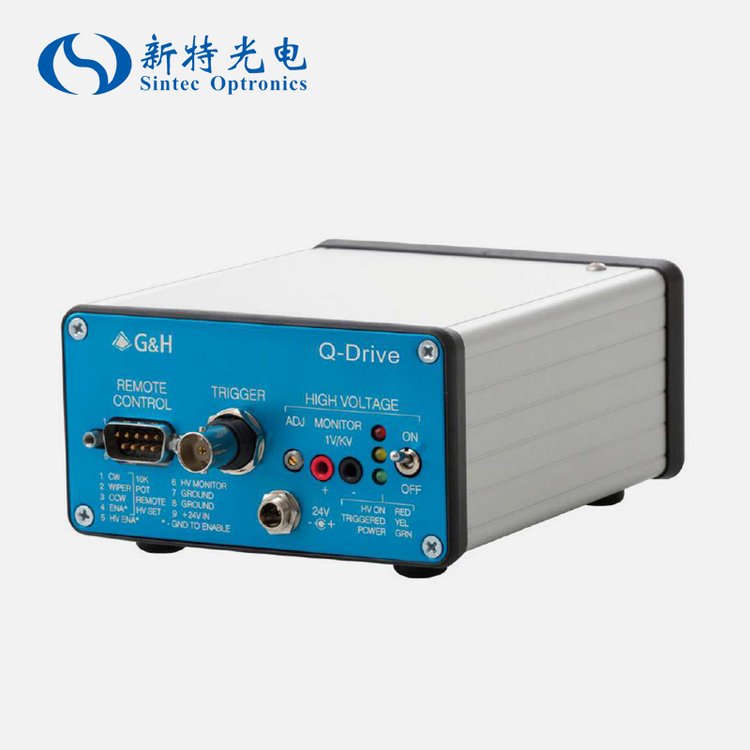

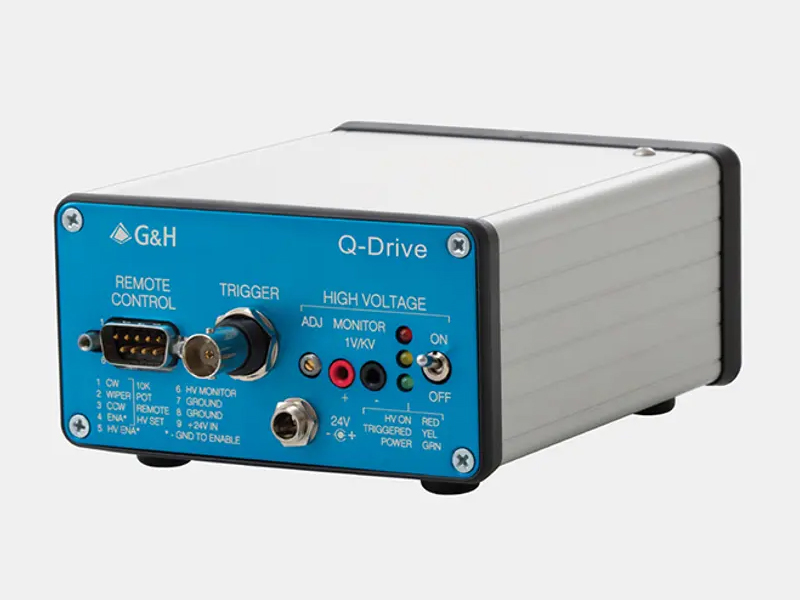

Q-Drive™台式KD*P普克尔盒驱动器

Q-Drive设计用于产品开发、教学和研究实验室,以1–4.5kHz的重复频率、1.5–4.5kV的输出电压和4–7ns的上升和下降时间以及150 ns–5μs的脉冲宽度运行,完全独立于电源和所有控制电路,只需要24VDC和触发信号即可运行。该驱动器采用紧凑的100x125x50mm  (4x5x2") 铝制外壳,具有全套控件、指示灯和远程控制功能。它使用外部24VDC电源(包括电源适配器)运行。该驱动器的一个独特特性是其差分双极输出——降低对地电压和电击危险,这是实验室环境中的一个重要特性。普克尔盒的电缆在外壳背面,使它们远离前面板。驱动器输出受到短路保护。该驱动器的设计具有低组件应力、最高质量组件和美国海军降额标准的可靠性。


主要特点:

  • 4-7ns、1.5-4.5kV、1Hz-4.5kHz

  • 50Ω隔离触发器

  • 前面板控制设定电压和功率

  • B-9连接器,带电压监视器、远程设定点、电压开/关

  • 功率、高压和触发器的状态LED显示

主要优势

  • 前面板或远程控制

  • 短路保护输出

  • 易于集成OEM版本

  • 电磁屏蔽外壳

主要应用:

适用于以下行业研发调Q激光器:

  • 医学和皮肤科

  • 成像

  • 雕刻

  • 金属切割

  • 微加工

  • 测距

  • 全息成像

脉冲顶部标称:<150ns
衰减时间常数标称:<5ns
脉冲电压最小值:1.5kV,最大值:4.5kV
负载电容最大值:30pF
24 VDC最大值:180mA(输出折返前的功率限制)
触发电压最小值:2V,最大值:8V
输入阻抗最小值:48Ω,最大值:52Ω
脉冲宽度最小值:200ns
抖动,触发输出标称值:20ps RMS(2ns 触发上升时间,泰克11801)
温度最低:-20℃,最高:50℃

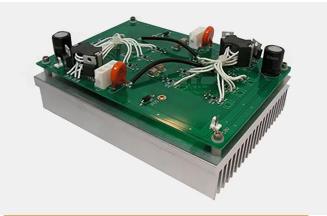

HVR-Drive™ BBO普克尔盒驱动器

HVR-Drive设计用于高重复率超快激光再生放大器中脉冲选择应用,可以在1/4λ波电压或1/2λ电压下驱动普克尔盒 ,最高电压和频率可达7.5kv和200khz,在快速上升和下降时产生平顶波形。因需使用外部电源,要求留有一定的热负载空。HVR-Drive尺寸为136.5x178x70mm(5.375x7.0x2.8英寸),带有用于对流冷却的标准散热器,既可风冷也可水冷以提高重复频率。我们可为各种应用提供不同类型的电源。开/关触发可以是标准TTL信号,也可提供其他选项的光触发输入方式。我们也可按您的要求提供定制电源。可提供远程监控、远程关机和超温指示器等选项。


主要特点:

  • 0-200kHz重复脉冲

  • 7.5KV输出电压

  • 10-15ns上升和下降时间

  • 100ns-5μs脉冲宽度

  • 双极平衡输出

主要优势

  • 结构紧凑

  • 热负荷小

  • 易于集成

主要应用:

  • 金属切割

  • 焊接

  • 玻璃切割

  • 蓝宝石切割

  • 光谱学

低压电源最小值:21.0VDC,最大值:28.0VDC
低压电源:200kHz重复频率最大:300mA
2个高压电源  最大值:200mA(对于7.5kV输出,需要外部±1875 VDC)
开/关触发电压最小值:4V,最大值:15V,通常为5V,TTL
触发到输出延迟(5V触发)最小值:60ns,最大值:50ns
ON/OFF触发分离(确定输出脉冲宽度)最小值:100ns,最大值:5000ns
触发脉冲宽度(实际ON或OFF脉冲)最小值:50ns,最大值:100ns
抖动,触发输出最大值:50ps(2ns触发上升时间)
重复率最大:100kHz(7.5kV,10pF,水冷)
        最大:150kHz(6.0kV,10pF,水冷)
       最大:200kHz(5.0kV,10pF,水冷)
占空比脉冲宽度与周期的比率(1/频率):20%
脉冲幅度最小值:1.0kV,最大值:7.5kV
上升/下降时间最小值:10ns,最大值:15ns
工作环境最低:0℃,最高:50℃

注释:需要两个外部高压电源;一个正输出,一个负输出。例如,要实现6KV输出,需要±1500VDC输入。高压电流要求由脉冲宽度和重复频率决定。上升和下降时间随输出电压而变化;电压越高,上升和下降时间越长。对流冷却,最大重复频率为25kHz@7.5KV,37.5KHz@6kV和50kHz@5kV。水冷式,制冷机设定为24℃,额定流量为1加仑/分钟(4升/分钟)。

注意事项

不要将输出接地,否则会损坏电源。

施加高压输入之前,必须接通低压电源。

不要超过20% 的占空比(脉冲开启时间与脉冲关闭时间的比率)。

开/关触发器不得重叠,否则会损坏电源。

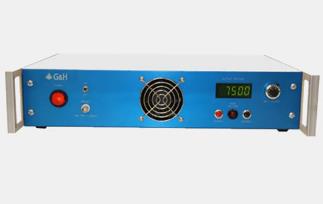

HVR-Drive™机架式BBO普克尔盒驱动器

HVR-Drive™机架式BBO普克尔盒驱动器是一个交钥匙集成驱动器和控制系统,用于切换高重复率超快激光再生放大器中的脉冲选择的普克尔盒。该驱动器的重复频率为0–200kHz,输出电压为0–7.5kV,上升和下降时间为10–15ns,脉冲宽度为100ns–5μs。驱动器产生具有快速上升沿和下降沿的礼帽波形。内置数字电压表允许您在将输出电压施加到驱动器之前设置输出电压,并且单独的高压启用/禁用按钮是增加安全性的标准配置。一个单独的触发开/关开关提供了简单的脉冲控制,也可以禁用后面板输出连接器的高压。该驱动器采用标准 483mm(19英寸)机架安装外壳,也可用作台式装置。它配备强制风冷,可操作高达50kHz或水冷,以实现更高的重复率。


主要特点:

  • 0–200kHz重复频率脉冲

  • 1.0–7.5kV输出电压

  • 10–15ns上升和下降时间

  • 100ns–5μs脉冲宽度

  • 双极平衡输出

主要优势

  • 交钥匙系统

  • 内置数字电压表

  • 易于集成

  • 灵活的设计

主要应用:

  • 金属切割

  • 焊接

  • 玻璃切割

  • 蓝宝石切割

  • 光谱学

主要参数

输入电压最小:88VAC,最大:264VAC
输入频率最小值:50 Hz,最大值:60 Hz
电压最小值:4V,最大值:6V,通常为 5V,50Ω输入阻抗
触发到输出延迟(5 V 触发)100ns
占空比脉冲宽度与周期的最大比率(1/频率):20%
脉冲重复率风冷最大:50kHz,水冷最大:200 kHz
脉冲幅度1.0kV、7.5kV
上升/下降时间最小值:10ns,最大值:15ns(6–10pF输出电容)
工作环境最低:0℃,最高:40℃

我们在高达100pF的负载下进行了测试,证明上升/下降时间小于40 ns

标准输出配置

振幅最大重复频率型号制冷方式
0-6kV10kHzHVR-60010风冷
0-6kV30kHzHVR-60030风冷
0-6kV150kHzHVR-60150水冷
0-7.5kV5kHzHVR-75005风冷
0-7.5kV10kHz(0-6kV@20kHzHVR-75010风冷
0-7.5kV100kHz(0-5kV@20kHzHVR-75100水冷

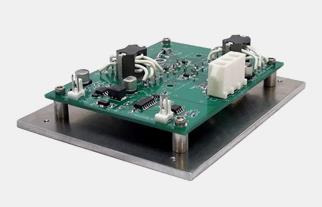

LVR-Drive OEM机架式BBO普克尔盒驱动器

紧凑型OEM普克尔盒驱动器用于包含在固态激光系统中的再生放大器和其他脉冲选择应用中。该驱动器的重复频率为0–200kHz,突发模式时更高达1MHz,输出电压为0–2.5kV,上升和下降时间为4–7ns,脉冲宽度为250 ns–3μs。由于使用外部电源,热负荷和空间要求保持在最低水平。为了安全起见,触发输入也与电源电气隔离,尺寸为115x90x30mm(4.5x3.5x1.2") 电路板安装在铝板上可通风冷却,也可以连接到冷板上进行水冷。也可做成一个19“机架交钥匙集成的台式版本。


主要特点:

  • 4-7ns上升和下降时间

  • 0-2.5kV输出电压

  • 0-200kHz重复率

  • 250ns–3μs脉冲宽度

  • 双极平衡输出

主要优势

  • 可提供带外壳的交钥匙系统版本

  • 低成本高性能

  • 可风冷或水冷

  • 结构紧凑

主要应用:

  • 金属切割

  • 焊接

  • 玻璃切割

  • 玻璃和蓝宝石切割

  • 光谱学

主要参数

脉冲重复率对流冷却最小:0kHz,对流冷却最大:40kHz,水冷1.5L/min。最小:40kHz,水冷1.5L/min。最大:200kHz
脉冲电压最小值:0kV,最大值:2.5kV,外部 HV:±625VDC    输入,2.5kV输出
脉冲宽度最小值:250ns,最大值:3,000ns,与触发输入相同
