半导体可饱和吸收镜(SESAM)

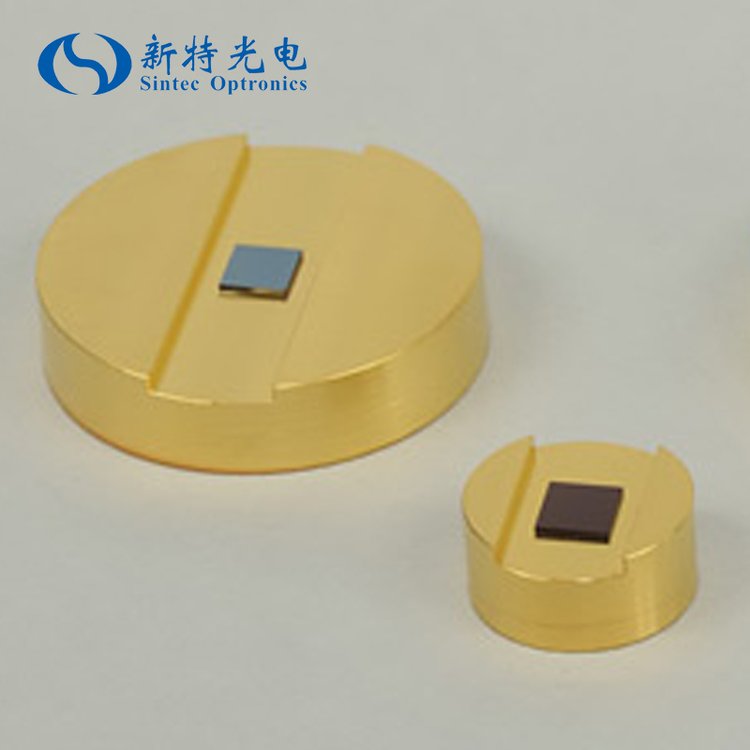

新特光电提供的SAM可饱和吸收体因为采用半导体材料和工艺,因此也叫半导体可饱和吸收镜,适用的激光波长范围达800nm到3.0μm,弛豫时间从500fs至25ps ,具有多种封装方式。其镜片的尺寸从1×1mm至4×4mm,厚度一般为400~450μm。可饱合吸收镜有多种封装方式,例如裸片,镀膜铜基底封装,和光纤尾端,水冷式封装等方式。我们一站式供应各种类型的SESAM,RSAM和SOC是用于稳定、自启动DPSS被动锁模激光器最简单的锁模元件,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

产品经理:罗经理

手 机:18162698939
座 机:027-51858939
微 信:XTGD518
罗经理的微信二维码
微信扫一扫,即刻询价
  • 浏览次数: 1557次
  • 上架时间: 2022-11-16
  • 所属品牌: 新特光电

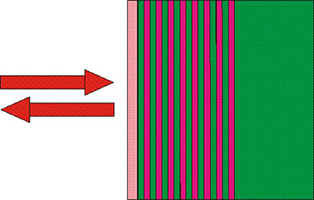

半导体可饱和吸收镜(SESAM)的基本结构就是把反射镜与半导体可饱和吸收体结合在一起。底层一般为半导体反射镜,其上生长一层半导体可饱和吸收体薄膜,最上层可能生长一层反射镜或直接利用半导体与空气的界面作为反射镜,这样上下两个反射镜就形成了一个法布里-珀罗腔,通过改变吸收体的厚度以及两反射镜的反射率,可以调节吸收体的调制深度和反射镜的带宽。

一般来说半导体的吸收有两个特征弛豫时间,带内热平衡 (intraband thermalization) 弛豫时间和带间跃迁 (interband transition) 弛豫时间。带内热平衡弛豫时间很短,在100-200fs左右,而带间跃迁弛豫时间则相对较长,从几ps到几百ps。带内热平衡弛豫时间基本上无法控制,而带间跃迁弛豫时间主要取决于半导体生长时衬底的温度,生长时的温度越低,带间跃迁弛豫时间越短。在SESAM锁模过程中,响应时间较长的带间跃迁 (如载流子重组) 提供了锁模的自启动机制,而响应时间很短的带内热平衡可以有效压缩脉宽、维持锁模。

STB系列可饱和吸收镜(SAM)

可饱和吸收镜是生长在含一个或多个低温GaAs(LT-GaAs)或LT-InGaAs薄膜作为可饱和吸收材料的GaAs晶片上的具有AlAs/GaAs四分之一波长叠层的Bragg布拉格反射镜。


STB-SAM订单信息:零件号:STB-SAM-λ-A-τ-x我们研制的载流子弛豫时间在皮秒范围内的可饱和吸收镜可用于二极管泵浦激光器的被动锁模和调Q。薄膜叠层的设计可以进行调整,以满足皮秒和飞秒区不同被动锁模激光器的要求。

  • λ激光波长
  • A 低强度吸收
  • τ吸收器松弛时间
  • x 安装条件(请参见安装条件)
第1步 第2步 第3步
零件号:SAM-λ-A-τ-x
请从下表中选择主要参数。
* λ 激光波长例如:1550nm
* A 低强度吸收,例如:33%
* τ 吸收体弛豫时间,例如:2ps
请选择安装条件。
例如,如果选择了x=4.0-25.4s-c,则安装方式如下:
* 切屑尺寸:4 mm
* 散热器直径:25.4 mm
* 安装类型:焊接
* 位置:中心
示例:STB-SAM-1550-33-2ps-4.0-25.4s-c
* 激光波长:1550nm
* 吸收率:33%
* 松弛时间:2 ps
* 芯片尺寸:4 x 4 mm
* 焊接在直径为25.4 mm的镀金铜散热器的中心

产品范围:

  1. 波长范围790-830纳米:800纳米
  2. 波长范围910-990纳米:920纳米| 940纳米| 980纳米
  3. 波长范围1020-1150纳米:1040纳米| 1064纳米| 1100纳米
  4. 波长范围1110-1320纳米:1150纳米| 1300纳米
  5. 波长范围132-1460纳米:1340纳米| 1420纳米
  6. 波长范围1470-1660纳米:1510纳米| 1550纳米| 1645纳米
  7. 波长范围1900-2600纳米:2000纳米| 2400纳米
  8. 波长范围2700-3200纳米:2800纳米| 3000纳米

<td style="bo

零件号 波长范围 吸收率[%] 弛豫时间 调制深度[%] 饱和强度μJ/cm2
STB-SAM-800-1-5ps-x 780-820 1 5 0.6
STB-SAM-800-4-5ps-x 780-820 2 5 1.52
STB-SAM-810-5-1ps-x 785-830 5 1 3
STB-SAM-810-6-1ps-x 785-835 6 1 3.5
STB-SAM-800-6-1ps-x 780-820 6 1 3.5
STB-SAM-800-7-1ps-x 780-820 7 1 4
STB-SAM-810-7-1ps-x 790-840 7 1 4
STB-SAM-800-10-1ps-x 785-820 10 1 6
STB-SAM-810-10-1ps-x 790-830 10 1 6
STB-SAM-830-10-1ps-x 810-845 10 1 4
STB-SAM-800-32-1ps-x 780-840 32 1 20
STB-SAM-920-30-0.5ps-30-x 920 30 0.5 15 30
STB-SAM-920-45-0.5ps-30-x 920 30 0.5 22 30
STB-SAM-920-30-1ps-15-x 920 45 1 18 15
STB-SAM-920-20-3ps-15-x 920 20 3 15
STB-SAM-920-30-3ps-15-x 920 30 3 15
STB-SAM-940-4-1ps-x 940 4 1 2.6 70
STB-SAM-940-5-1ps-x 940 5 1 3 60
STB-SAM-940-6-1ps-x 940 6 1 3.5 50
STB-SAM-940-22-1ps-x 940 22 1 14 60
STB-SAM-940-47-2ps-x 940 47 2
STB-SAM-940-68-2ps-x 940 68 2
STB-SAM-980-3-1ps-x 980 3 1
STB-SAM-980-4-1ps-x 980 4 1
STB-SAM-980-12-500fs-x 980 12 0.5
STB-SAM-980-15-500fs-x 980 15 0.5
STB-SAM-980-50-500fs-x 980 50 0.5
STB-SAM-980-70-500fs-x 980 70 0.5
STB-SAM-1040-1-1ps-x 1040 1 1
STB-SAM-1040-1.5-1ps-x 1040 1.5 1
STB-SAM-1040-2-1ps-x 1040 2 1
STB-SAM-1040-2.5-800fs-x 1040 2.5 0.8
STB-SAM-1040-3-1ps-x 1040 3 1
STB-SAM-1040-4-800fs-x 1040 4 0.8
STB-SAM-1040-5-800fs-x 1040 5 0.8
STB-SAM-1040-5-1ps-x 1040 5 1
STB-SAM-1040-7-1ps-x 1040 7 1
STB-SAM-1040-8-1ps-x 1040 8 1
STB-SAM-1040-10-1ps-x 1040 10 1
STB-SAM-1040-15-500fs-x 1040 15 0.5
STB-SAM-1040-27-1ps-x 1040 27 1
STB-SAM-1030-30-1ps-x 1030 30 1
STB-SAM-1030-32-1ps-x 1030 32 1
STB-SAM-1040-43-1ps-x 1040 43 1
STB-SAM-1030-44-1ps-x 1030 44 1
STB-SAM-1040-48-1ps-x 1040 48 1
STB-SAM-1030-54-1ps-x 1030 54 1
STB-SAM-1040-54-1ps-x 1040 54 1
STB-SAM-1030-55-500fs-x 1030 55 0.5
STB-SAM-1040-56-700fs-x 1040 56 0.7
STB-SAM-1040-60-1ps-x 1040 60 1
STB-SAM-1040-2.5-2ps-x 1040 2.5 2
STB-SAM-1030-2.5-5ps-x 1030 2.5 5
STB-SAM-1030-3-2ps-x 1030 3 2
STB-SAM-1030-3.5-5ps-x 1030 3.5 5
STB-SAM-1040-4-5ps-x 1040 4 5
STB-SAM-1040-10-3ps-x 1040 10 3
STB-SAM-1040-10-5ps-x 1040 10 5
STB-SAM-1040-20-2ps-x 1040 20 2
STB-SAM-1040-28-3ps-x 1040 28 3
STB-SAM-1030-30-2ps-x 1030 30 2
STB-SAM-1040-30-3ps 1040 30 3
STB-SAM-1030-32-2ps 1030 32 2
STB-SAM-1030-32-3ps 1030 32 3
STB-SAM-1040-32-5ps 1040 32 5
STB-SAM-1040-33-5ps 1040 33 5
