PPLN 和 MgO:PPLN晶体

PPLN和MgO:PPLN是用于460nm~5100nm范围的高效波长变换的非线性光学晶体,它可以实现从可见光到中红外光的倍频、和频、光学参量振荡等高效频率变换,可以提供高精度的4.5µm至33µm极化周期, 并且适用于大批量制造。我们一站式供应各种类型的容易结合到您光学装置中的全套PPLN系统,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

产品经理:程经理

手 机:18162698959
座 机:027-51858937
微 信:XTGD3383896331
程经理的微信二维码
微信扫一扫,即刻询价
  • 浏览次数: 1589次
  • 上架时间: 2022-11-17
  • 所属品牌: Covesion

用于高效率转换的MgO:PPLN

在铌酸锂中添加5%的氧化镁可显著提高晶体的光学损伤和光折变阀值,同时又保留高的非线性系数。与类似的未掺杂的晶体相比,可实现可见光波段和较低温度下运行的更稳定的性能。MgO:PPLN可在室温下运行,在某些情况下,不需要控制温度。从室温到200℃与未掺杂的PPLN相比,MgO:PPLN可提供明显更宽的波长适用范围。

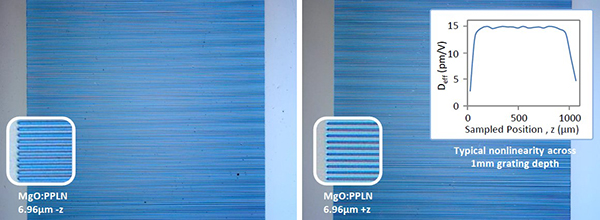

我们在PPLN领域的专业加工,提供了高精度的4.5um至33um以上极化周期,尤其对于红-绿-蓝光的产生和高功率中红外波段的应用,可为OEM量产提供优质原材料。如下图所示,极化贯穿整个MgO:PPLN样品厚度,以提供最大的光学孔径。

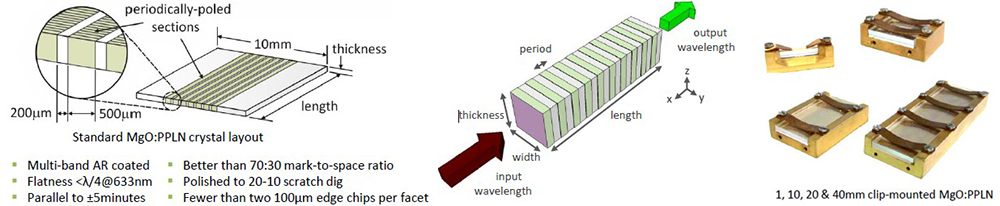

我们的MgO:PPLN 晶体设计得能够用于大范围的常见激光波长。每种现货产品都包括多种周期,以应用于不同温度和波长。 MgO:PPLN具有30~200℃的大的运行温度范围。用于短脉冲飞秒激光器的晶体长度为0.3mm~1mm,用于ns到连续激光系统的为10mm~40mm。我们的标准晶体都是现货,装配在夹具上。我们可根据要求定制晶体长度、厚度、增透膜和周期设计。

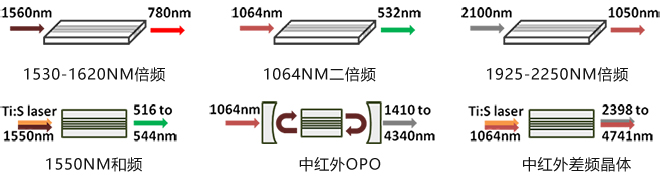

下面是PLN光栅的图示,可以看见聚焦到光栅中的一种激光波长被转换为另外一种激光波长。这些可以通过正确的极化周期、晶体温度和z轴极化来实现。


MgO:PPLN用于二倍频可见光和近红外波段

二次谐波(SHG)f1+f2=2f1

  • PPLN晶体4.jpg
    应用可提供 0.5mm和1.0mm孔径
  • 装配好的具有两波段的增透膜
  • 产生绿光和蓝光
  • 科研和医疗l
  • 频率梳
  • 荧光显微镜

我们的用于二倍频的MgO:PPLN晶体能够用于大范围的常见激光波长,每个晶体都包括多种周期,以在不同温度下实现相位匹配。用于得到可见光波段的晶体包含5种周期,在30~110℃ 的温度范围内可实现泵浦波长相位匹配。调到更高温度200℃可对更长的波长进行相位匹配。

所有的产品都经过严格的质量检验,我们不但提供已装配夹具的晶体,也可根据客户要求的长度、厚度、增透膜和周期设计提供定制晶体。

型号 泵浦光(nm) 输出光(nm) 周期范围(µm) 可调温度范围 (℃) 厚度(mm) 标准长度 (mm)
STCS-MSHG976-0.5 976 970–992) 488 (485–496) 5.17, 5.20, 5.23, 5.26, 5.29 30 – 200 0.5 1, 3, 5, 10, 20
STCS-MSHG1020-1.0 1020 (1006-1036) 510 (503-518) 5.84, 5.98, 6.08 30 – 200 1.0 1, 3, 5, 10, 20, 40
STCS-MSHG1030-0.5 1030 (1024 – 1047) 515 (512 – 524) 6.16, 6.19, 6.23, 6.26, 6.29 30 – 200 0.5 1, 3, 5, 10, 20, 40
STCS-MSHG1047-0.5 1047 (1040 – 1064) 523.5 (520 – 532) 6.48, 6.52, 6.55, 6.59, 6.62 30 – 200 0.5 1, 3, 5, 10, 20, 40
STCS-MSHG1064-0.5 1064 (1058 – 1080) 532 (529 – 540) 6.83, 6.86, 6.90, 6.93, 6.96 30 – 200 0.5 1, 3, 5, 10, 20, 40
STCS-MSHG1064-1.0 1064(1058 – 1080) 532 (529 – 540) 6.83, 6.86, 6.90, 6.93, 6.96 30 – 200 1.0 1, 3, 5, 10, 20, 40
STCS-MSHG1080-0.5 1080 (1060-1116) 540 (530-558) 6.90, 7.10, 7.30, 7.50, 7.70 30 – 200 0.5 1, 3, 5, 10, 20, 40
STCS-MSHG1120-1.0 1120 (1106-1158) 560 (553-579) 7.87, 7.99, 8.11, 8.23, 8.35,8.47, 8.59 30 – 200 1.0 1, 3, 5, 10, 20, 40
STCS-MSHG1180-0.5 1180(1166-1220) 590 (583-610) 9.20, 9.40, 9.60, 9.80, 10.00 30 – 200 0.5 1, 3, 5, 10, 20, 40
STCS-MSHG1230-0.5 1230 (1216-1262) 615 (608-631) 10.40, 10.55, 10.70, 10.85, 11.00 30 – 200 0.5 1, 3, 5, 10, 20, 40
STCS-MSHG1320-0.5 1320 (1284-1336) 660 (642-668) 12.10, 12.30, 12.50, 12.70, 12.90 30 – 200 0.5 1, 3, 5, 10, 20, 40
STCS-MSHG1350-0.5 1350 (1296-1422) 675 (648-711) 12.40, 12.80, 13.20, 13.60, 14.00, 14.40, 14.80, 15.20 30 – 200 0.5 1, 3, 5, 10, 20, 40
STCS-MSHG1420-0.5 1420 (1350-1490) 710 (675-745) 13.83, 13.96,14.08, 14.55, 15.10, 15.60, 16.10, 16.60, 17.10 30 – 200 0.5 1, 3, 5, 10, 20, 40
STCS-MSHG1550-0.5 1550 (1530 – 1620) 775 (765 – 810) 18.50, 18.80, 19.10, 19.40, 19.70, 20.00, 20.30, 20.60, 20.90 30 – 200 0.5 0.3, 0.5, 1, 3, 5, 10, 20, 40
STCS-MSHG1550-1.0 1550 (1545 – 1610) 775 (773 – 805) 19.20, 19.50, 19.80, 20.10, 20.40 30 – 200 1.0 1, 3, 5, 10, 20, 40
STCS-MSHG1650-0.5 1650 (1605 – 1720) 825 (803 – 860) 20.90, 21.20, 21.50, 21.80, 22.10, 22.40, 22.70, 23.00, 23.30 30 – 200 0.5 1, 3, 5, 10, 20, 40
STCS-MSHG2100-0.5 2100 (1925-2270) 1050 (963-1135) 28.40, 29.00, 29.60, 30.20, 30.80, 31.40, 32.00, 32.60, 33.20 30 – 200 0.5 1, 3, 5, 10, 20, 40
STCS-MSHG2100-1.0 2100 (1968-2270) 1050 (984-1135) 29.60, 30.20, 30.80, 31.40, 32.00, 32.60, 33.20 30 – 200 1.0 1, 3, 5, 10, 20, 40
STCS-MSHG2600-1.0 2600 (2260-3300) 1300 (1130-1650) 34.00, 34.80, 35.50, 35.80, 35.97 30 – 200 1.0 1, 3, 5, 10, 20, 40

*可根据客户要求定制 0.3mm到 50mm的晶体长度

用于光学参量振荡OPO、 差频DFG 和和频SFG的MgO:PPLN

MgO:PPLN具有的宽的通光范围和非临界走离使其成为产生中红外波段激光的理想材料。基于我们的标准设计结构,用于光学参量振荡(OPO)、差频(DFG)和和频(SFG)的MgO:PPLN晶体适用于普通的泵浦波长1064nm,或者775nm和1550nm。我们的OPO和DFG晶体覆盖宽的连续可调范围。从近红外到超过4.5um的中红外,同时我们的SFG晶体可用于产生可调谐的绿光。

所有的产品都经过严格的质量检验,我们不但提供已装配夹具的现货晶体,也可根据客户要求的长度、厚度、增透膜和周期设计提供定制晶体。


1064nm泵浦可产生大范围可调中红外光学参量振荡/产生(OPO/OPG)

  • 也适用于DFG
  • 30~200℃的温度调节范围
  • 可提供0.5mm和1.0mm孔径
  • 已装配好并镀有三波段增透膜

应用

  • 中红外光谱学
  • 环境监测
  • 激光雷达(LIDAR)和激光对抗
型号 泵浦光 nm) 信号光(nm) 闲置光 (nm) 周期范围(µm) (mm) 标准长度(mm)
STCS-MOPO515-0.5 515 640–1030 1030 – 2530 6.00, 6.26, 6.53,6.81, 7.10, 7.40,7.71,8.03, 8.36 0.5 1, 3, 5, 10, 20,40
STCS-MOPO1-0.5 1064 1410 –2128 2128 – 4340 27.91,28.28,28.67, 29.08,29.52,29.98,30.49,31.02,31.59 0.5 1, 3, 5, 10, 20,40
STCS-MOPO1-1.0 1064 1480 –2128 2128 – 3785 29.52, 29.98, 30.49, 31.02, 31.59 1.0 1, 3, 5, 10, 20,40
STCS-MOPO2-1.0 1064 1342 –1460 3945 – 5135 25.5, 26.0, 26.5, 27.0, 27.5, 28.0, 28.5 1.0 1, 3, 5, 10, 20,40, 50
STCS-MOPO3-1.0 1064 1430–2085 2085 – 4185 28.5, 29.0, 29.5, 30.0, 30.5, 31.0, 31.7 1.0 1, 3, 5, 10, 20,40, 50

*可根据客户要求定制 0.3mm到 50mm的晶体长度

差频(DFG)

  • PPLN晶体6.jpg
    应用1064nm和调谐的775nm泵浦源相互作用可获得调谐的2400~3000波段
  • 30~200℃的温度调节范围
  • 可提供0.5mm和1.0mm孔径
  • 已装配好并镀有三波段增透膜
  • 中红外光谱学
  • 环境监测
  • 激光雷达(LIDAR)和激光对抗
型号 泵浦光nm 输出光nm 周期范围(µm) 厚度m) 标准长度 (mm)
STCS-MDFG1-0.5 737 – 786 1064 2398 – 3008 18.50, 18.80, 19.10, 19.40, 19.70, 20.00, 20.30, 20.60, 20.90 0.5 1, 3, 5, 10, 20, 40
STCS-MDFG2-0.5 775 – 869 1064 2853 – 4741 20.90, 21.20, 21.50, 21.80, 22.10,22.40, 22.70, 23.00, 23.30 0.5 1, 3, 5, 10, 20, 40
STCS-MDFG3-1.0 1480 – 2128 1064 2128 – 3785 29.52, 29.98, 30.49, 31.02, 31.59 1.0 1, 3, 5, 10, 20, 40
STCS-MDFG4-0.5 885 – 1210 1550 2063 – 5516 24.06, 24.63, 25.23, 25.86, 26.53, 27.22,27.96, 28.74, 29.56, 30.43, 31.35, 32.33,33.37, 34.48, 35.67, 36.95 0.5 1, 3, 5,10, 20, 40

*可根据客户要求定制 0.3mm到 50mm的晶体长度

和频(SFG)

  • PPLN晶体7.jpg
    应用1550nm和调谐的780nm或810nm泵浦源相互作用可获得调谐的绿光波长
  • 0.5mm孔径
  • 已装配好并镀有三波段增透膜
  • 从1550nm产生级联三倍频
  • 量子光学
产品型号 泵浦光 (nm) 输出光 (nm) 周期范围 (µm) 厚度(mm) 标准长度(mm)
STCS-MSFG1-0.5 775 – 840 1550 516 – 544 6.90, 7.10, 7.30, 7.50, 7.70 0.5 1, 3, 5, 10, 20, 40
STCS-MSFG578-0.5 1280 – 1365 1030 570 – 587 8.70, 8.80, 8.90, 9.00, 9.10 0.5 1, 3, 5, 10, 20, 40
STCS-MSFG612-0.5 1000 – 1025 1550 608 – 617 10.40, 10.55, 10.70, 10.85, 11.00 0.5 1, 3, 5, 10, 20, 40
STCS-MSFG626-0.5 1550 –1560 1051 618 – 628 11.12, 11.17, 11.22 0.5 1, 3, 5, 10, 20, 40
STCS-MSFG637-0.5 1520 – 1590 1070 628 – 640 11.60, 11.65, 11.70, 11.75, 11.80 0.5 1, 3, 5, 10, 20, 40
STCS-MSFG647-0.5 1085 – 1160 1550 638 – 663 12.10, 12.30, 12.50, 12.70,12.90 0.5 1, 3, 5, 10, 20, 40

*可根据客户要求定制 0.3mm到 50mm的晶体长度

不通温度下的相位匹配

用于研发和大批量代工的定制MgO:PPLN

我们的极化技术为独特的PPLN晶体的设计和生产提供了多功能的基础。我们的定制设计和制造服务提供外对特定应用的技术方案。技术方案具有专业的周期设计和制造。为客户的激光系统提供特制的波长转换解决方案。我们提供一系列的定制设计方案,包括:

  • 一次性晶体
  • 代工生产(OEM)原型
  • 大批量生产

如果我们现在的晶体不能满足客户的需要,我们的技术团队可客户的应用寻找最佳的晶体解决方案。我们的定制制造服务涉及到与客户讨论整个周期结构设计、掩膜设计、晶片极化、切块、抛光和镀增透膜。.

客户定制的晶体可选用我们标准的多周期结构和我们的温度控制系统,也可自行设计适用于自已生产的激光系统。

我们可生产小于<1mm3的单个晶体以用于紧凑的腔内设计,或几毫米宽光栅孔径,长度较长的晶体用于高功率激光应用。

非标准设计定制

PPLN晶体可以设计为非周期光栅图案,以实现定制的光谱或热效应。

极化周期定制设计

  • 定制AR镀膜的特定极化周期
  • 更大的孔径的特定极化周期
  • 非标准长度和定制孔径角度
  • 更大孔径的特定极化周期
