光纤耦合电光光调制器

我们的光纤耦合电光光调制器包括电光振幅调制器和电光相位调制器,以高频调制光,其中电光振幅调制器以非常快的速度和高动态影响激光的振幅,电光相位调制器可以在高达千兆赫范围内的的调制频率下影响光的相位,您可以在 VIS 和 IR 光谱范围内使用它。光纤耦合电光光调制器不需要特殊的驱动程序,任何具有 6-10 V(连接到 50 W)可控输出电压幅度(取决于调制器类型)、具有可控偏移且速度足够快的电压源都适用于调制器驱动。如果电源输出电压不足,则可能需要额外的电压放大器。我们一站式供应各种类型的基于电光晶体并利用其快速电光效应,快速、高动态地影响激光的振幅或相位,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

产品经理:罗经理

手 机:18162698939
座 机:027-51858939
微 信:XTGD518
罗经理的微信二维码
微信扫一扫,即刻询价
  • 浏览次数: 1673次
  • 上架时间: 2022-11-25
  • 所属品牌: Jenoptik

光纤耦合集成光调制器

光纤耦合集成光调制器是针对光振幅或相位调制的理想选择。该产品的波长范围足以覆盖500到1600nm。该调制器以电光晶体为基础,利用其快速的电光效应来发挥效果。您可以使用它来影响光的相位或振幅,使其达到千兆赫兹范围内的高调制频率。此外,这种结构紧凑的器件具有很高的光功率稳定性、较低的调制电压和高消光比的特点。

光很容易通过光纤和连接头耦合到集成光调制器中。调制器也可以根据要求配备特别适应的控制单元,例如脉冲采集器控制单元。除了标准的光调制器,我们还开发和制造客户所需的特殊要求的组件,以满足您的特定要求。


集成光波导方案(左图),相位调制器(中图),振幅调制器(右图),

优点:

  • 功能强大:光功率稳定性高,消光比高。
  • 快:宽带信号处理范围高达千兆赫。
  • 用途广泛: 可用于VIS和IR光谱范围内的各种波长。
  • 使用简单:通过光纤和连接器可轻松地将激光耦合和输出。
  • 可定制化:可根据客户的特殊要求来定制组件。

应用领域:

  • 高动态模拟调制
  • 数字调制
  • 短脉冲生成
  • 脉冲整形
  • 曝光技术
  • 激光扫描显微镜
  • 干涉测量技术
  • 边带生成
  • 光学相干断层成像

集成光学振幅调制器AMxxx

集成光振幅调制器AMxxx是一种基于MgO:LiNbO3和LiNbO3晶体的紧凑光纤耦合波导电光调制器。它能提供快速的电光响应,且能允许频率高达千兆赫的幅度调制。现有的型号的调制器适用于可见光和红外光谱范围内的波长。标准设计的调制器使用偏振维持单模光纤来耦合光输入和输出。它们还可以配置不同类型的光纤系统或连接头。每个调制器可根据特殊要求安装控制和驱动单元。

优点:


  • 应用于可见光谱或红外光谱
  • 高调制频率
  • 单模光纤耦合
  • 高消光比
  • 低开关电压

应用领域:

  • 模拟和数字调制
  • 短激光脉冲生成
  • 振荡器放大器系统中的脉冲生成
  • 脉冲采集
  • 激光扫描显微镜
  • 计量学

集成光学振幅调制器AMxxx

产品型号 AM635 AM705 AM830 AM1064 AM1550
波长[nm] 635 705 830 1064 1550
光谱带宽[nm] ± 20 ± 20 ± 30 ± 40 ± 50
插入损耗,典型值[dB] 7 7 6 5.5 4.5
消光比,典型值 500 : 1 500 : 1 800 : 1 1000 : 1 1000 : 1
最小光学上升时间10/90,典型值 200 ps 200 ps 200 ps 200 ps 200 ps
光学连接,输入 标准 保偏单模光纤*
光纤连接头 裸光纤,FC/PC连接器或FC/APC连接器**
光学连接,输出 标准 保偏单模光纤*
可选 单模或多模光纤皆可
光纤连接头 裸光纤,FC/PC连接器或FC/APC连接器**
半波电压,典型值 2.5 V 2.5 V 2.5 V 3 V 5 V
最大偏置调制频率(正弦)[kHz]/最大光输入功率(cw) 1/ 20mW 1/ 20mW 1/ 30mW 1/300mW 1/300mW
尺寸 长x宽x高[mm]
 (外壳,无光纤通孔)
96x19x10 96x19x10 96x19x10 96x19x10 96x19x10

*标准:领结型,可选:熊猫型
**标准:广键连接器,可选:小键连接器

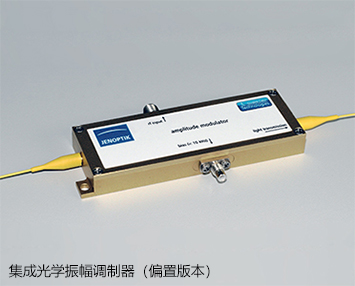

集成光学振幅调制器(偏置版本)

AM635b AM705b AM830b AM1064b AM1550b
波长[nm] 635 705 830 1064 1550
光谱带宽[nm] ± 20 ± 20 ± 30 ± 40 ± 50
插入损耗,典型值[dB] 7 7 6 5.5 4.5
消光比,典型值 500 : 1 500 : 1 800 : 1 1000 : 1 1000 : 1
最小光学上升时间10/90,典型值 200 ps 200 ps 200 ps 200 ps 200 ps
光学连接,输入 标准 保偏单模光纤*
光纤连接头 无/FC/PC/FC/APC**
光学连接,输出 标准 保偏单模光纤*
可选 仅单模
光纤连接头 无/FC/PC/FC/APC**
半波电压射频/偏置[V] 2.52.5 2.52.5 2.52.5 3/3 5 /5
最小光学上升时间射频10/90,典型值 500ps 500ps 500ps 500ps 500ps
最大偏置调制频率(正弦)[kHz] 1 1 1 1 1
最大光输入功率(cw) 20 20 30 300 300
尺寸 长x宽x高[mm] 96x31x10 96x31x10 96x31x10 96x31x10 96x31x10

*标准:领结型,可选:熊猫型
**标准:广键连接器,可选:小键连接器

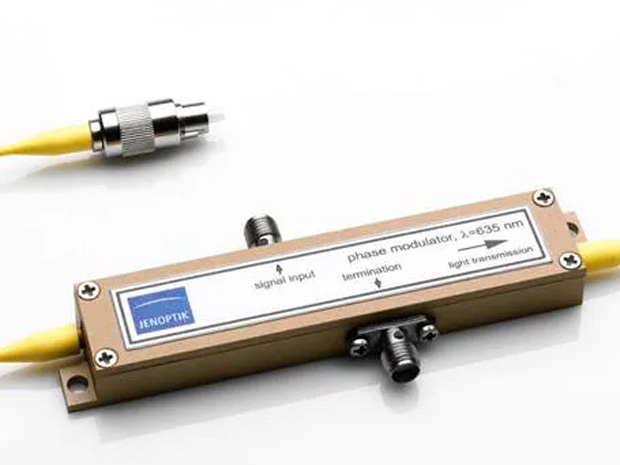

集成光学相位调制器PMxxx

集成光相位调制器PMxxx是一种紧凑的基于光纤耦合波导的电光调制器,其工作基于MgO:LiNbO3和LiNbO3晶体。它能提供快速的电光响应,同时也支持频率高达千兆赫的相位调制。现有的型号的调制器适用于可见光和红外光谱范围内的波长。标准设计的调制器使用偏振维持单模光纤来耦合光输入和输出。它们还可以配置不同类型的光纤系统或连接头。

优点:


应用于可见光谱或红外光谱优点:

  • 高调制频率
  • 单模光纤耦合
  • 低调制电压

应用领域:

  • 模拟和数字调制
  • 边带生成
  • 干涉计量
  • 光学相干断层成像
PM635 PM705 PM830 PM1064 PM1550
波长[nm] 635 705 830 1064 1550
光谱带宽[nm] ± 20 ± 20 ± 30 ± 40 ± 50
插入损耗,典型值[dB] 6 5 5 4 3
最小光学上升时间10/90,典型值 200 ps 200 ps 200 ps 200 ps 200 ps
光学连接,输入 标准 保偏单模光纤*
光纤连接头 裸光纤,FC/PC连接器或FC/APC连接器**
光学连接,输出 标准 保偏单模光纤*
可选 单模或多模光纤皆可
光纤连接头 裸光纤,FC/PC连接器或FC/APC连接器**
半波电压,典型值[V] 5 5 4.5 6 10
最大光输入功率(cw)[mW] 20 20 30 300 300
尺寸 长x宽x高[mm] 96x19x10 96x19x10 96x19x10 96x19x10 96x19x10

*标准:领结型,可选:熊猫型
**标准:广键连接器,可选:小键连接器
