SRL系列硅基液晶空间光调制器

空间光调制器(SLM)由许多独立单元组成,在空间上排列成一维或二维阵列,每个单元都可独立控制,并按此信号改变自身的光学性质,从而对照射在其上的光波进行调制。我们的空间光调制器(SLM)采用硅基液晶(LCoS)技术,以单独寻址像素产生高分辨率、高速反射相位调制,具有稳定性高、相位灰度线性度好、使用方便灵活、调制性能出色等优势,广泛应用于AR/VR、3D打印、光通信、光学信号处理、高清成像、光镊、工业过程检测/监控、化学气体探测、食品安全检测、环境监控等各个领域。我们一站式供应各种类型的一种可以对光的相位、振幅、偏振、相干性等各种参量进行调制的可编程器件,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

产品经理:罗经理

手 机:18162698939
座 机:027-51858939
微 信:XTGD518
罗经理的微信二维码
微信扫一扫,即刻询价
  • 浏览次数: 1402次
  • 上架时间: 2023-03-14
  • 所属品牌: 新特光电

SRL系列硅基液晶空间光调制器

空间光调制器一般是二维相位调制设备,通过对某波长的光信号进行二维相位操作,形成全息影像,光束的偏转,光束形状的变形等可以处理多样的空间信号。空间光调制器被广泛应用于紫外光波长的3D打印机,可见光区域的细胞操作,红外线激光加工用光束形成等各种领域。我们的空间光调制器(SLM)采用硅基液晶(LCoS)技术,以单独寻址像素产生高分辨率、高速反射相位调制。这种相位控制高度稳定,波动最小,相邻像素串扰最小。这些空间光调制器提供的像素比分段或可变形镜像等低阶相位调制器多得多。

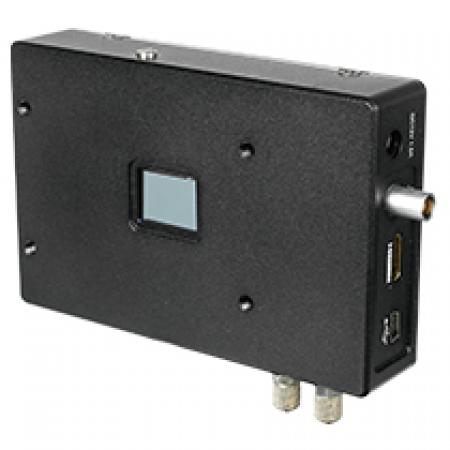

SRL80R系列空间光调制器

科研级全波段覆盖420nm~1550nm范围,相位调制深度>2π,满足红外波段、1550nm通信波段的相位需求。根据镀膜优化设计的不同,分为四个纯相位子型号,一个纯振幅型号,满足不同课题需求。8um像素大小,分辨率1920*1200,产品性能已被众多高校和企业客户严格验证,SRL80R是您的卓越之选。

应用领域:

适合于从事光场调控、光通信、光存储与光计算机研究的课题组和开发全息光镊、纳米光刻机、光通信WSS模组、投影光刻、光束偏转、激 光切割隐切设备的厂家采购 ,支持定制化开发和大规模商业开发。

产品参数:

产品型号SRL80RSRL80R-NIRSRL80R-TECSRL80R-GSRL80RA
光学元件液晶LCoS液晶LCoS液晶LCoS液晶LCoS液晶LCoS
调制类型相位型相位型相位型相位型振幅型
分辨率1920*12001920*12001920*12001920*12001920*1200
像素大小8μm8μm8μm8μm8μm
最大刷新率60Hz60Hz60Hz60Hz60Hz
填充因子>95%>95%>95%>95%>95%
数据位深8bit8bit8bit8bit8bit
振幅对比度////1000 :1
相位能力>5.8π532nm>2π1064nm>2π1550nm>2π@532nm/
适用波长420~ 1100nm1064±100nm1550±100nm532±50nm420~ 1100nm
  • 相位稳定性:0.003π@24h

  • 线性度:99.9%【测试方法:功率测试解调相位,25℃环境温度、532nm激光源】

  • 损伤阈值>5W/cm2,水冷版本10W/cm2以上。

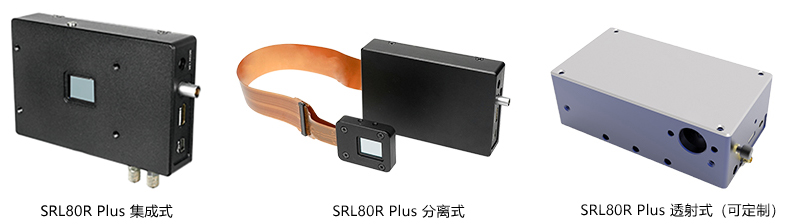

SRL80R Plus系列空间光调制器

SRL80R Plus系列在继承SRL80R系列优越性能的基础上做了两项重大升级:一是8bit位深256灰阶升级到了10bit位深1024灰阶,8/10bit可任意切换;二是本系列有两个结构版本,分别是集成式、分离式。根据镀膜和功能不同,分宽光谱、NIR、TEC三个相位型号,可特殊镀膜。

应用领域:

激光加工、投影光刻、全息应用、光场调控、激光器、显微镜、光网络神经计算等领域。

产品参数:

产品型号SRL80R PlusSRL80R Plus-NIRSRL80R Plus-TECSRL80R Plus-GSRL80RA Plus
光学元件液晶LCoS液晶LCoS液晶LCoS液晶LCoS液晶LCoS
调制类型相位型相位型相位型相位型振幅型
分辨率1920*12001920*12001920*12001920*12001920*1200
像素大小8μm8μm8μm8μm8μm
最大刷新率60Hz60Hz60Hz60Hz60Hz
填充因子>95%>95%>95%>95%>95%
数据位深8/10bit8/10bit8/10bit8/10bit8/10bit
振幅对比度////1000 :1
相位能力5 .8π@532nm2.3π@1064nm2π@1550nm>2π@532nm/
适用波长420~ 1100nm1064±100nm n m1550±100nm n m532±50nm420~ 1100nm
  • 相位稳定性:0.003π@24h

  • 线性度:99.9%【测试方法:功率测试解调相位,25℃环境温度、532nm激光源】

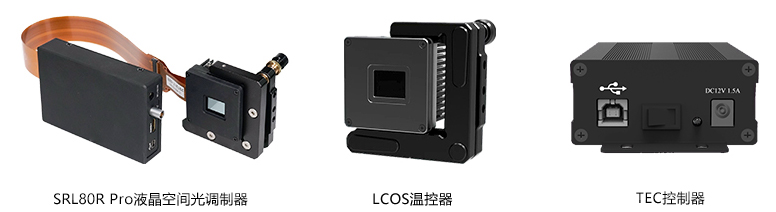

SRL80R Pro系列空间光调制器

SRL80R Pro液晶空间光调制器是继SRL80R Plus之后再次研发的高稳定性专业版本,整机由主机、FPC柔性排线、LCoS温控器组成,搭配TEC控制器和LETO TEC CONTROLLER软件使用,可根据使用场景需求设定LCoS光学芯片工作温度,从而发挥最佳使用效果。

应用领域:

空间光通信、量子研究、冷原子控制等对相位精度和稳定性要求高的场景。

产品参数:

产品型号SRL80R ProSRL80R Pro-NIRSRL80R Pro-TECSRL80R Pro-GSRL80RA Pro
光学元件液晶LCoS液晶LCoS液晶LCoS液晶LCoS液晶LCoS
调制类型相位型相位型相位型相位型振幅型
分辨率1920*12001920*12001920*12001920*12001920*1200
像素大小8μm8μm8μm8μm8μm
最大刷新率60Hz60Hz60Hz60Hz60Hz
填充因子>95%>95%>95%>95%>95%
数据位深8/10bit8/10bit8/10bit8/10bit8/10bit
振幅对比度////1000 :1
相位能力>5.8π532nm>2π@1064nm>2π@1550nm>2π@532nm/
适用波长420~1100nm1064±100nm1550±100nm532±50nm420~1100nm
  • 相位稳定性:0.003π@24h

  • 线性度 :99.9%【测试方法 :功率测试解调相位,25℃环境温度、532nm激光源】

  • 损伤阈值>5W/cm2,水冷版本10W/cm2 以上。

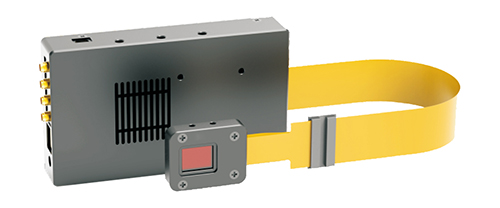

SRL80R Smart系列空间光调制器

SRL80R Smart系列液晶空间光调制器突破传统,千兆以太网口设计,可支持多个SLM同时运行,开放JTAG接口并 为客户配置技术开发服务支持团队以协助客户定制个性化光束调控功能并集成,适用于光场调控、全息计算、光束操 控、 超快激光加工、光计算、生物成像、量子操控和空间光通信等。

应用领域:

科研方面可用于光场调控、全息计算、光束操控、光计算、生物成像、量子操控、空间光通信等。工业方面可用于超快激光加工,可完成光波相位补偿、光束整形、隐切系统动态多焦点控制等功能,适合开发如下设备系统:薄膜类激光并行加工系统,精密微纳加工系统 精密金属表面结构化淬火、改质系统,智能晶圆隐切加工系统,冷原子囚禁操控、量子研究 双光子、多光子显微成像及光遗传系统,生物3D打印系统,全息光镊及智能显微镜照明控制模块等。

产品参数:

产品型号SRL80R SmartSRL80R Smart-NIRSRL80R Smart-TECSRL80R Smart-GSRL80RA Smart
光学元件液晶LCoS液晶LCoS液晶LCoS液晶LCoS液晶LCoS
调制类型相位型相位型相位型相位型振幅型
分辨率1920*12001920*12001920*12001920*12001920*1200
像素大小8μm8μm8μm8μm8μm
最大刷新率60Hz60Hz60Hz60Hz60Hz
填充因子>95%>95%>95%>95%>95%
数据位深8/10bit8/10bit8/10bit8/10bit8/10bit
振幅对比度////1000 :1
相位能力>5.8π@532nm>2π@1064nm>2π@1550nm>2π@532nm/
适用波长420~ 1100nm1064±100nm1550±100nm532±50nm420~ 1100nm
功率损伤阈值100W/cm2



存储空间128GByte (等效>3.4万张位图)



内存空间1GByte(等效>300张位图)



数据接口千兆以太网口



控制接口千兆以太网口/USB2 .0 /TTL电平接口



触发接口4个标准SMA接口



计算容量百万级计算逻辑门资源/JTAG开

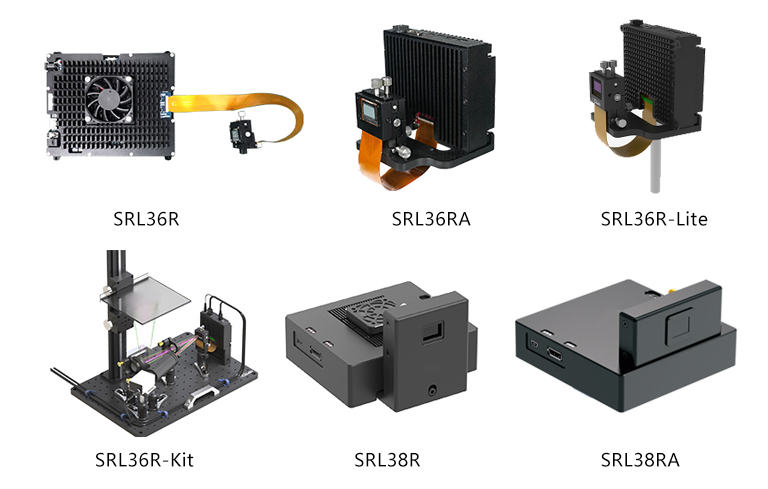

SRL 4K系列空间光调制器

SRL 4K系列液晶空间光调制器拥有4K大分辨率,像素尺寸小仅3 .6μm和3 .8μm ,采用无机配向技术封装,波长覆盖可见光和红外波段,有多种子型号。

应用领域:

光场调控,光束偏转,光分插复用,自由空间光通信,超高分辨率成像,激光加工/3D打印,全息案例图,全息投影,全息存储,计算全息等。

产品参数:

系列号SRL36R 系列SRL38R系列
产品型号SRL36RSRL36R-TECSRL36RASRL38RSRL38R- NIRSRL38R-TECSRL38RA
光学元件液晶LCoS液晶LCoS液晶LCoS液晶LCoS液晶LCoS液晶LCoS液晶LCoS
调制类型相位型相位型振幅型相位型相位型相位型振幅型
分辨率4096*22404096*22404096*22404096*21604096*21604096*21604096*2160
像素大小3.6μm3.6μm3.6μm3 .8μm3.8μm3.8μm3.8μm
最大刷新率180Hz180Hz180Hz60Hz60Hz60Hz60Hz
填充因子>90%>90%>90%>91%>91%>91%>91%
数据位深8bit8bit8bit8bit8bit8bit8bit
振幅对比度//1000    :1///1000    :1
相位能力>2    . 1π@650nm>2π@1550nm/>6.7π@450nm>2π@1064nm>2π@1550nm/
适用波长420~670nm1550±100nm420~670nm420~ 1100nm1064±100nm1550±100nm420~ 1100nm
数据接口HDMIHDMIHDMIDPDPDPDP

注:使用波长不同主要是镀膜参数和液晶盒厚度不同,延伸出不同子型号。SRL36R LCoS数据接口仅支持3840*2160分辨率。

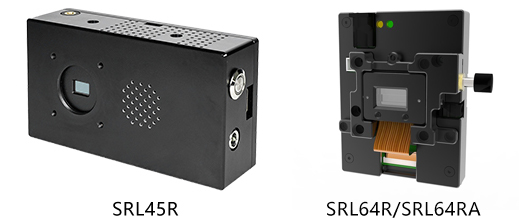

SRL 高性价比系列空间光调制器

SRL高帧率液晶空间光调制器刷新速度快、体积小、易集成,有4.5μm、6.37μm两种像素大小,非常适合对速度要求高的课题使用。该系列产品优势在刷新速度,并仅针对可见光应用优化,大幅降低成本,使得人人皆可随手购买,具有极高的性价比。

应用领域:

商业投影光机开发、全息模块开发、特调光场、涡旋 光束、3D显示、全息再现、全息投影、激光调控、多 光谱成像、物理光学实验、AR设备开发、计算成像与 相干衍射、投影成像与结构光等。

产品参数:

产品型号SRL45RSRL64RSRL64RA
光学元件液晶LCoS液晶LCoS液晶LCoS
调制类型相位型相位型振幅型
分辨率1920*10801920*10801920*1080
像素大小4 .5μm6.37μm6 .37μm
最大刷新率180Hz60Hz60Hz
填充因子>91%>93%>93%
数据位深8bit8bit8bit
振幅对比度//500:1
相位能力>2. 1π@650nm>2 . 1π@633nm/
适用波长420~650nm420~700nm420~700nm

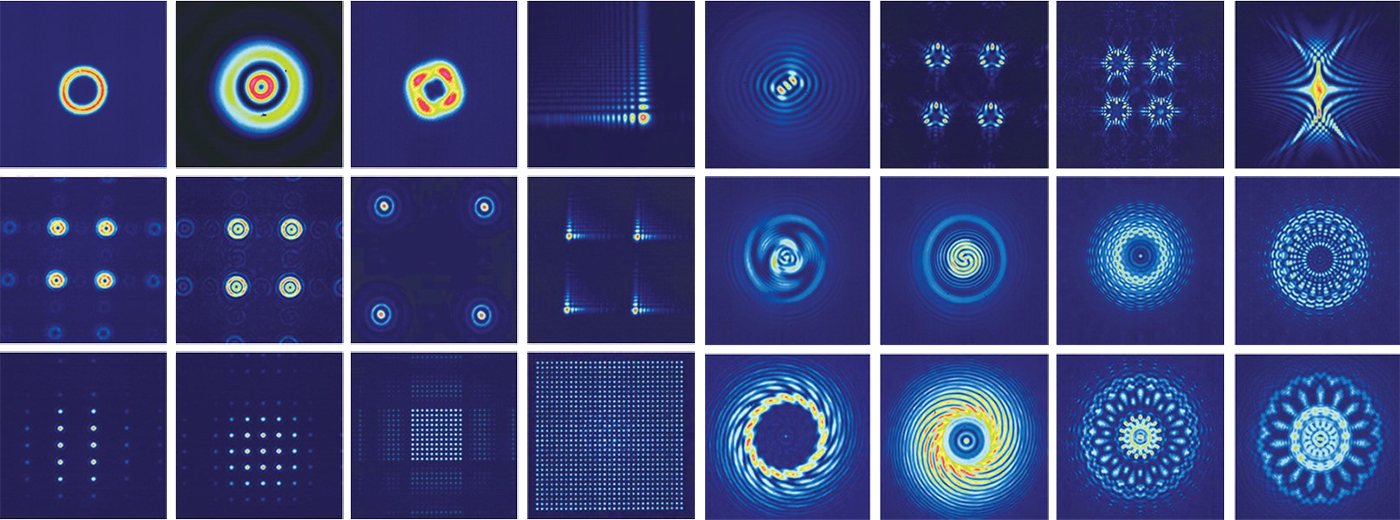

光场调控实例
