光纤模式测量分析仪

光纤模式测量分析仪STAR-CMC-1550可测量空芯和实芯少模光纤,直径高达400µm,波长:1480~1630 nm,使用空间和光谱分辨成像 (S2) 技术来识别少模光纤的传播模式,可重建被测光纤的导模轮廓和相位,可测量空芯和实芯少模光纤,直径高达600µm,可分析 2000 张图像。我们一站式供应各种类型的光纤模式测量分析仪使用空间和光谱分辨成像(S2)技术来识别少模光纤的传播模式。,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

产品经理:罗经理

手 机:18162698939
座 机:027-51858939
微 信:XTGD518
罗经理的微信二维码
微信扫一扫,即刻询价

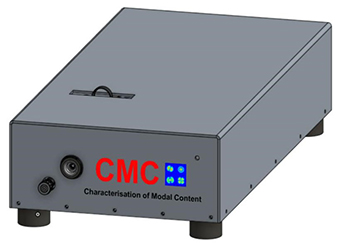

光纤模式测量分析仪STAR-CMC-1550

STAR-CMC-1550光纤模式测量分析仪使用空间和光谱分辨成像(S2)技术来识别少模光纤的传播模式。它由两个不同的单元组成:一个可调谐激光器和一个接收器单元。STAR-CMC-1550 允许获得每种传播模式的差分群延迟 (DGD) 以及与最激发模式相比的相对强度或多径干扰(MPI)。此外,STAR-CMC-1550允许重建被测光纤的导模轮廓和相位。

特点和优势

  • 可测量直径高达400um的光纤
  • 可测量空芯和实芯少模光纤
  • 可重建传播模式剖面和相位
  • 可计算高阶模式与最激发模式相比的相对强度
  • 可计算传播模式的DGD

测量能力

  • 纤维直径:<400um
  • 光纤长度:5~100m
  • 测量时间**:< 90秒 
  • 光纤类型:少模实芯和空芯光纤
  • 可分析2000张图像

光学参数

  • 测量波长:1480~1630nm
  • 波长分辨率:10pm
  • 最大DGD:365ps
  • DGD分辨率:0.05ps
  • 图像传感器:InGaA10.8x12.3mm,512x640像素,20um像素间距
  • 曝光范围:0.1ms至20ms曝光时间
  • A/D转换:16位

物理参数

  • 重量:7kg(可调谐激光); 8kg(接收单元)
  • 尺寸:0.22m x 0.385m x 0.131m(可调谐激光器); 0.306mx0.606mx0.145m(接收器单元)
  • 工作温度:15-300℃
  • 湿度:相对湿度5%-95%,非冷凝
  • 计算机要求:所有系统均配备运行最新Windows操作系统的计算机
  • 数据接口:1 X USB 3.0(USBA to USBB:提供1m电缆)
