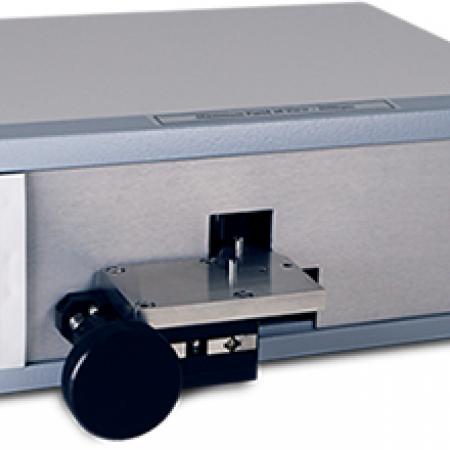

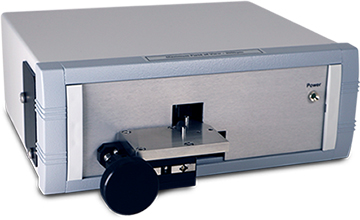

干涉式检测系统仪

干涉检测系统仪(STAR-VFI-xxxx)专门用于检查切割或抛光光纤的表面质量和平整度。我们一站式供应各种类型的干涉式检测系统,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

产品经理:罗经理

手 机:18162698939
座 机:027-51858939
微 信:XTGD518
罗经理的微信二维码
微信扫一扫,即刻询价

干涉式检测系统仪

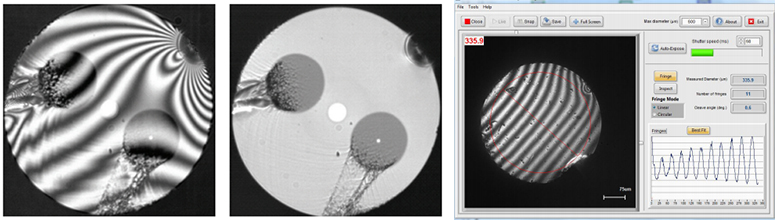

干涉检测系统仪(STAR-VFI-xxxx)专门用于检查切割或抛光光纤的表面质量和平整度。

特点和优势

  • 可接收125-1200um直径的光纤
  • 500万像素相机提供x6数码变焦
  • 支持Arden, Fujikura/AFL, Vytran和Furakawa/FITEL
  • 曲率估计的末端角度/半径
  • 检查和边缘模式
  • 支持扁平和倾斜的末端
  • 用户校准设备

应用

  • 精密切割机制造
  • 切割机维护
  • 激光制造
  • 医疗器械制造
  • 设备尾纤测试

型号 STAR-VFI-200 STAR-VFI-1200 STAR-VFI-2000
可视范围 200um 最大1200um,x1.5、x2、x3和x6数字变焦 最大2000um,x1.5、x2、x3和x6数字变焦
尺寸 240mm(W)x240mm(D) x90mm(H)
重量 2.0kg
图像传感器 1/1.8 inch CMOS array, 12bit, 6.4MP
有效像素 2076x2076, 2.4um 方形像素
条纹分辨率 2um/fringe
最大帧速率 > 20 fps
LED波长 587nm
精度 < 0.2 deg
图像格式 12-bit png
PC连接方式 USB 3.0 (USB Type C to USB type A: 1m 电缆)
额定电压 12V in-line
工作温度 0oC to + 50oC
湿度 5%-95%相对,非冷凝
工作系统 Windows7/8/10 64bit only
硬件 2GB RAM; USB 3.0 port; 64bit

订购须知

型号 规格
STAR-VFI-200 直径125um光纤干涉检测系统。包括STAR-VFI-200光学单元;STAR-VFI-H0光纤支架用于125um光纤;电脑软件;USB连接线;电脑不包括在内。
STAR-VFI-1200 直径125 ~ 1200 u m光纤干涉检测系统。包括STAR-VFI-1200光学单元;STAR-VFI-H0/0400光纤架,适用于400um光纤;STAR-VFI-FTK400光纤样品;电脑软件;USB线;电脑不包括在内。
STAR-VFI-2000 直径400 ~ 2000um光纤干涉检测系统。包括STAR-VFI-2000光学单元;STAR-VFI-H0/0400光纤架,适用于400um光纤;STAR-VFI-FTK400光纤样品;电脑软件;USB线;电脑不包括在内。

可选项

型号 规格
STAR-VFI-H0 125um光纤支架,垂直切割
STAR-VFI-H0-200 200um光纤支架,垂直切割
STAR-VFI-H0-400 400um光纤支架,垂直切割
STAR-VFI -H0-600 600um光纤支架,垂直切割
STAR-VFI -H0-800 800um光纤支架,垂直切割
STAR-VFI -H0-1000 1000um光纤支架,垂直切割
STAR-VFI -H0-1250 1250um光纤支架,垂直切割
STAR-VFI -H0-1500 1500um光纤支架,垂直切割
STAR-VFI -H0-2000 2000um光纤支架,垂直切割
STAR-VFI -H0-1250F 1.25mm套圈的光纤支架
STAR-VFI -H0-1500F 2.5mm套圈的光纤支架
STAR-VFI -H0-2000F 3.2mm套圈的光纤支架
STAR-VFI -H-Angle 角诱导环用于测量4°- 12°的切割角
STAR-VFI -MPS VFI安装板标准Arden Photonics VFI所有
STAR-VFI -MPF VFI安装板125um藤仓式光纤支架(也适用于FGC支架)
STAR-VFI -MPFL VFI安装板200um+藤仓式光纤支架(也适用于FGC支架)
STAR-VFI -CC-01 STAR-VFI-200, STAR-VFI-1200, STAR-VFI-2000硬质手提箱
STAR-VFI –UEW2 延长保修期,涵盖自购买之日起2年的零件和人工,返回基地。不包括相机。
STAR-VFI -UEW3 延长保修期,涵盖自购买之日起3年的零件和人工,返回基地。不包括相机。
STAR-VFI –UEW4 延长保修期,涵盖自购买之日起4年的零件和人工,返回基地。不包括相机。
STAR-VFI -UEW5 延长保修期,涵盖自购买之日起5年的零件和人工,返回基地。不包括相机。
STAR-VFI -FTK400 光纤样品,直径400um,用于检查STAR-VFI-1200对准和校准

上一个商品:激光光束3D测量分析仪

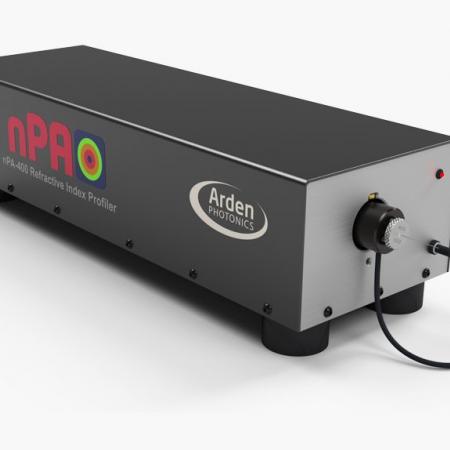

下一个商品:光纤折射率分析仪
