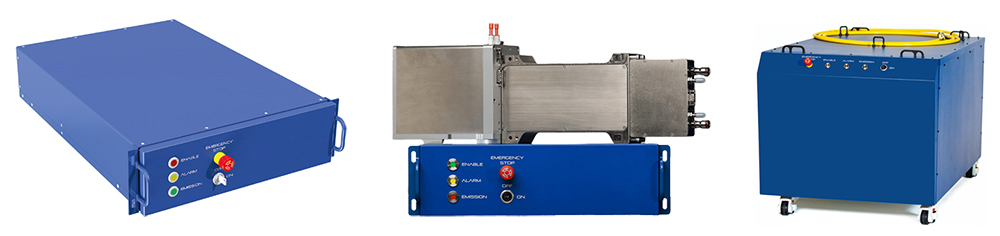

STN系列是高亮度蓝光激光器，与红外或绿光激光器相比，它能更好、更高效地加工金属，并能与标准扫描系统集成。这使它们能够广泛应用于金属3D打印、电动汽车电池及消费电子领域的各种焊接、快速成型制造和其他材料加工应用。与振镜结合使用时，可实现高速和导电模式焊接精度等关键优势，同时满足对客户至关重要的质量和工艺稳定性要求，并降低其总拥有成本，因为金属对蓝光的吸收率很高（铜为13倍，铝为3倍）。与红外线激光器相比减少了多余的热量输入，使焊接无飞溅、零缺陷，并具有最高的机械和电气性能。STN系列蓝光激光器的输出功率从125W到1kW，可为<1mm铜和铝焊接的大规模生产解决方案提供动力，这些焊接需要较大的工艺窗口，并要求极高的产量。
主要优势
可配合振镜使用
成本低于光纤和固体激光器
实现无飞溅和零缺陷的导电模式焊接
焊点致密性更高
高可靠性、使用寿命长
主要应用
新能源电池的电芯焊接、模组封装
消费电子
投影显示
先进封装
3D 金属打印/熔覆
产品技术参数
| 型号 | STN-BL-125-F | STN-BL-250-F | STN-BL-500-F | STN-BL-1000-F |
| 波长 | ~444 nm | ~444 nm | ~444 nm | ~444 nm |
| 带宽 | ±15nm | ±15nm | ±15nm | ±15nm |
| 输出功率 | 125W | 250W | 500W | 1000W |
| 功率调节 | 20-100% | 20-100% | 20-100% | 20-100% |
| 功率稳定性(8 小时) | ±1.5%（满功率下） | ±1.5%（满功率下） | ±1.5%（满功率下） | ±1.5%（满功率下） |
| 光纤直径(芯径) | 100um | 100um | 200um | 200um |
| 光纤数值孔径 | 0.22 | 0.22 | 0.22 | 0.22 |
| 光束参数积(10-90% 封闭功率) | 5mm | 5mm | 15mm | 15mm |
| 标准光纤长度 (连接器类型） | 5m(QBH)/10m(QD) | 5m(QBH)/10m(QD) | 5m(QBH)/10m(QD) | 5m(QBH)/10m(QD) |
| 工作电流 | <18A | <18A | 每相<8A | 每相<8A |
| 工作电压 | 180/264V（47-63Hz）1相3线 | 180/264V（47-63Hz）1相3线 | 208-240V（50/16 Hz，3相4线） | 208-240V（50/16 Hz，3相4线） |
| 外部控制输入 激光使能(高亮) CW 模拟控制 调制 通信 | +5/+24V 0-10V 5kHz 以太网 | +5/+24V 0-10V 5kHz 以太网 | +5/+24V 0-10V 5kHz 以太网 | +5/+24V 0-10V 5kHz 以太网 |
| 安全联锁 激光启用时电压 激光关闭时电压 | 24V 0V | 24V 0V | 24V 0V | 24V 0V |
| 体积(长宽高) | 635×178×443mm | 635×178×443mm | 1183×641×671mm | 1183×641×671mm |
| 重量 | 21Kg | 21Kg | ~160Kg | ~180Kg |
| IP 等级 | IP20 | IP20 | IP52 | IP52 |
| 工作温度 | 15-25℃ | 15-25℃ | 15-25℃ | 15-25℃ |
| 相对湿度 | 0-90%(非冷凝） | 0-90%(非冷凝） | 0-90%(非冷凝） | 0-90%(非冷凝） |
| 储存和运输温度 | 0-40℃ | 0-40℃ | 0-40℃ | 0-40℃ |

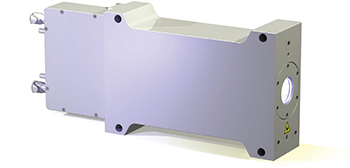

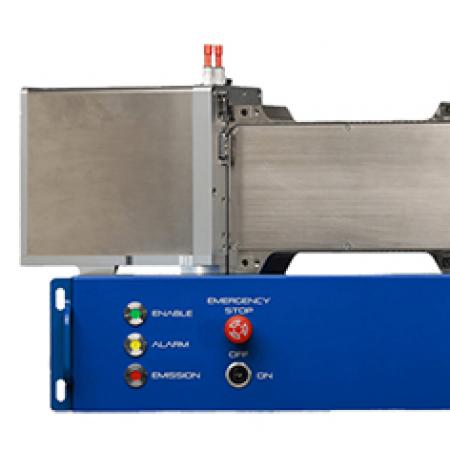

STN系列是高亮度蓝光激光器，与红外或绿光激光器相比，它能更好、更高效地加工金属，并能与标准扫描系统集成。这使它们能够广泛应用于电动汽车电池和消费电子领域的各种焊接、快速成型制造和其他材料加工应用。与振镜结合使用时，可实现高速和导电模式焊接精度等关键优势，同时满足对客户至关重要的质量和工艺稳定性要求，并降低其总拥有成本，因为金属对蓝光的吸收率很高（铜为13倍，铝为3倍），因为金属对蓝光的吸收率很高（铜为13倍，铝为3倍）。与红外线激光器相比，该系列激光器减少了多余的热量输入，使焊接无飞溅、零缺陷，并具有最高的机械和电气性能。STN系列蓝光激光器的输出功率从125W到250W，可为<500μm的铜和铝焊接提供大规模生产解决方案，这些焊接需要较大的工艺窗口，并要求极高的产量。
主要优势：
占地面积小，易于集成
可配合振镜使用
成本低于光纤和固体激光器
实现无飞溅和缺陷的导电模式焊接
焊点致密性更高
高可靠性、使用寿命长
主要应用：
汽车及3C产品制造
电机转子制造
新能源电池的电芯焊接、模组封装
3D 金属打印/熔覆
产品技术参数：
| 型号 | STN-BL-125 | STN-BL-250 |
| 波长 | ~444 nm | ~444 nm |
| 带宽 | ±15nm | ±15nm |
| 输出功率 | 125W | 250W |
| 功率调节 | 20-100% | 20-100% |
| 功率稳定性(8小时) | ±1.5%（满功率下） | ±1.5%（满功率下） |
| 准直器孔径 | 20/30mm | 20/30mm |
| 光束参数(10-90% 封闭功率) | 5mm | 5mm |
| 标准光纤长度(连接器类型） | 5m(QBH)/10m(QD) | 5m(QBH)/10m(QD) |
| 工作电流 | <18A | <18A |
| 工作电压 | 180/264V（47-63Hz）1相3线 | 180/264V（47-63Hz）1相3线 |
| 外部控制输入 激光使能(高亮) CW 模拟控制 调制 通信 | +5/+24V 0-10V 5kHz 以太网 | +5/+24V 0-10V 5kHz 以太网 |
| 安全联锁 激光启用时电压 激光关闭时电压 | 24V 0V | 24V 0V |
| 体积 | H: 178/170 - W:443/100 - D: 635/410mm | H: 178/170 - W:443/100 - D: 635/410mm |
| 重量 | 21/11.4Kg | 21/11.4Kg |
| 电源 | 19 英寸机架 | 19 英寸机架 |
| IP 等级 | IP20 | IP20 |
| 工作温度 | 15-25℃ | 15-25℃ |
| 相对湿度 | 0-90%(非冷凝） | 0-90%(非冷凝） |
| 储存和运输温度 | 0-40℃ | 0-40℃ |
