工业级高速DLP光学投影模组

高性能、高灵活度工业级DLP光学投影模组STAR-07基于1024x768分辨率的高速DMD空间光调制器V-7000VIS,集成了高功率LED光学模块,成为了一个独立的工业级DLP光学投影模组;内置的兼容C++,Python和C#等多个变编程环境的SDK,用户可以方便灵活精确地设置投影图形格式、投影帧频和顺序。STAR-07支持1100流明投影光输出,可选配变焦或广角镜头,投影帧频可高达22.272kHz, 代表了当前市场上DLP光学投影模组的高性能产品,适用于机器视觉照明、3D扫描、工业数字化曝光和3D我们一站式供应各种类型的高性能、高灵活度工业级DLP光学投影模组,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

产品经理:罗经理

手 机:18162698939
座 机:027-51858939
微 信:XTGD518
罗经理的微信二维码
微信扫一扫,即刻询价
  • 浏览次数: 953次
  • 上架时间: 2023-10-09
  • 所属品牌: Vialux

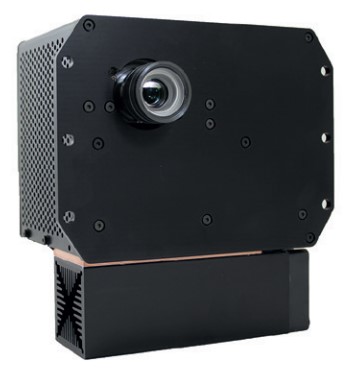

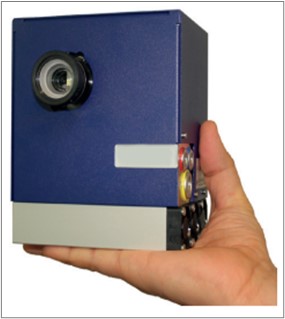

单色工业级DLP光学投影模组,STVL-07-2.0-UV/VIS

高性能、高灵活度工业级DLP光学投影模组STAR-07基于1024x768分辨率的高速DMD空间光调制器V-7000VIS,集成了高功率LED光学模块,成为了一个独立的工业级DLP光学投影模组;内置的兼容C++,Python和C#等多个变编程环境的SDK,用户可以方便灵活精确地设置投影图形格式、投影帧频和顺序。STAR-07支持1100流明投影光输出,可选配变焦或广角镜头,投影帧频可高达22.272kHz, 代表了当前市场上DLP光学投影模组的高性能产品,适用于机器视觉照明、3D扫描、工业数字化曝光和3D打印。

工业级DLP光学投影模组STAR-07提供灵活的控制,能适用于各种相关应用。利用1024x768分辨率高速DMD空间光调制器V-7000VIS 50Gbit/s的带宽特性,STAR-07的投影帧频可高达22.272kHz;通用高性能SDK持只使用部分像元(Area of Interest),可实现高达50kHz的投影帧频。同时,通用高性能SDK ALP4.2支持C++,Python和C#等多个编程环境,用户可以方便灵活精确地设置投影图形格式、灰度等级、投影帧频和顺序,并可以实现像素级的精确控制。

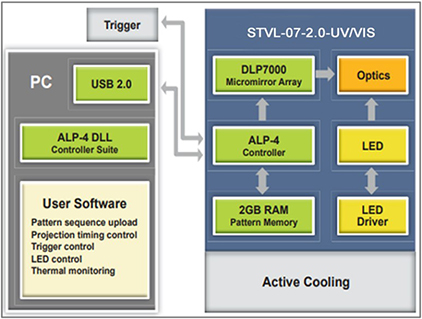

工业级DLP光学投影模组STAR-07的核心控制单元配备USB2.0数据传输接口,可实现投影图形数据的上传和投影帧频的控制,配备光电耦合电路的集成化同步触发接口支持宽范围的触发电压,并且是可编程的I/O接口。高功率LED光源的数字驱动器可以方便的进行功率设置和温度读取以便进行系统的散热管理。

LED选项


红色绿色蓝色紫罗兰色白色
典型主波长613nm525nm460nm405nm-
频谱带宽FWHM19 nm34nm20nm20nm-
STVL-07-2.0-UV/VIS输出*330 lm
       1450mW
850 lm
       1550 mW
140lm
       2550mW
-
       2150mW
1100 lm -

*对于连续投影的典型值,脉冲操作可以产生更高的输出。

镜头选项


重量失真工作距离投射比均匀性(IEC)对比度FOFOMTF
标准镜头123g0.2%0.4m-10 m1.8+35%-30%2000:145%@36 lp/mm
广角镜头580g5.50.5 m-2 m0.9+26%/-23%2000:130%@36 lp/mm

帧速率

DMD阵列1024 x 7681024 x 7681024 x 7681024 x 7681024 x 7681024 x 512
位深度8 -bit7 -bit6 -bit5 -bit1 -bit1 -bit
帧速率290 fps569 fps1091 fps2016 fps22727 fps30300 fps

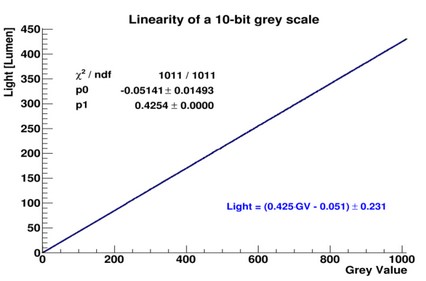

灰度线性度

ALP-4支持精确的位平面定时,实现与同步相机记录相关的出色灰度线性。灰度值偏差小于满刻度值的0.06%。

常规规格

重量(不含镜头)输入功率工作温度储存温度法规LED寿命
2000gDC   12-24 V
       150W
10℃-40℃
       非冷凝
-10℃-50℃
       非冷凝
CE
       FCC A级
>10000h
       (接通时间)

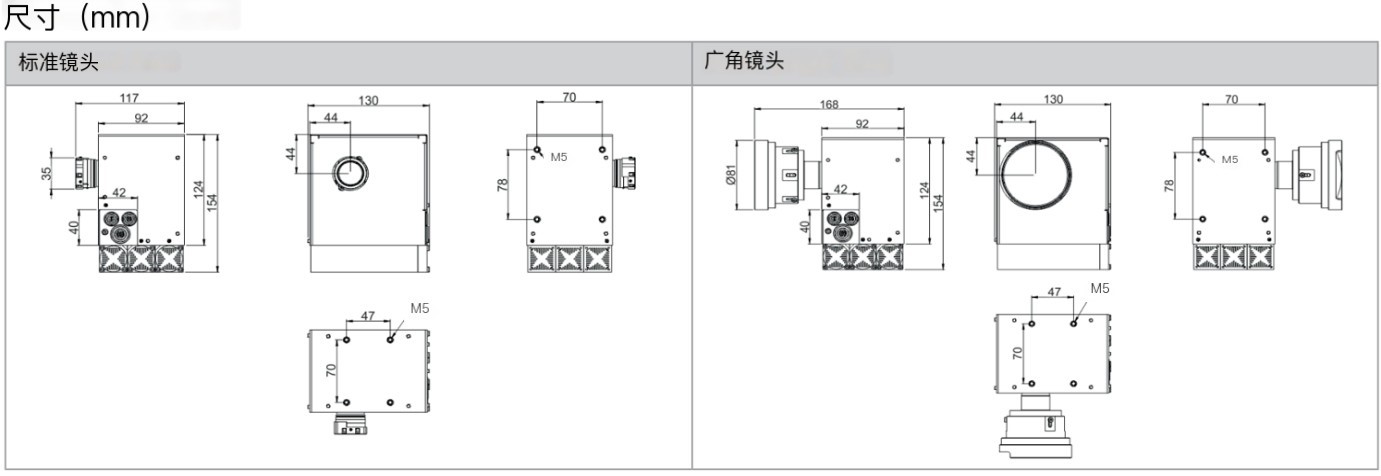

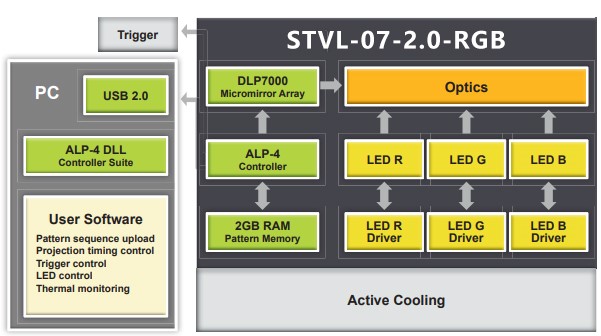

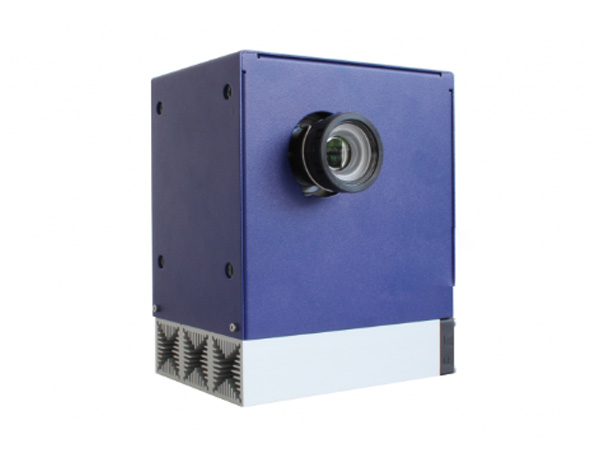

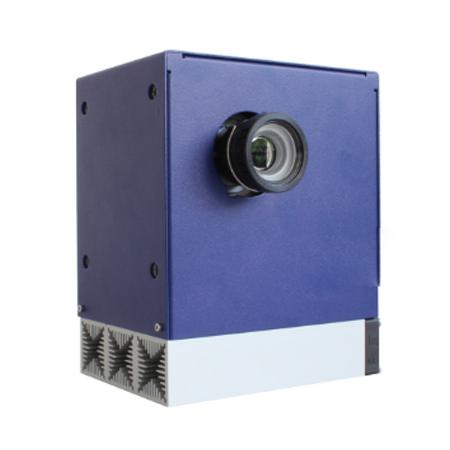

多色工业级DLP光学投影模组,STVL-07-2.0-RGB

STVL-07-2.0-RGB投影仪,可选RGB,配备三个大功率LED光源和一个集成冷却系统。典型的用例是3D体积显示、3D测量、增强现实应用和机器视觉照明。除此之外,新出现的应用程序也得到了开放SDK接口的良好支持。STVL-07-2.0-RGB有两个镜头选项,一个是具有变焦功能的标准投影镜头,另一个是固定焦距的广角镜头。



STVL-07-2.0-RGB的中央控制单元通过USB 2.0连接,实现图案上传、显示和同步。集成触发设施在其光耦接口支持宽电压范围,并且是软件可编程的。LED光源的数字驱动器可方便地访问电源设置和温度读数,以进行热管理。

ALP-4.2控制器套件是中央编程工具,为高级产品开发提供了所有必要的功能。图案序列通过无损压缩的USB 2.0传输从PC上传到板载存储器。STVL-07-2.0-RGB是USB 2.0连接,实现模式上传、显示和同步。三个LED光源的三个单独的数字驱动器可以方便地访问电源设置和温度读数,以便对每个LED进行热管理。此外,每个LED都由可编程高速控制线选通。集成触发设施支持用于外部主控或从控模式的可选电压电平。显示序列的属性,例如,比特深度、图片时间、触发模式、重复可以自由定义,以满足各自的应用要求。ALP-4.2固件将模式从板载SDRAM存储器流式传输到DLP7000微镜阵列,其中输入模式被一一映射到镜。模式在全局重置模式下更新;这意味着所有镜像在几微秒内同时切换。通过控制每个反射镜的开启时间来生成灰度值模式,从而产生精确的灰度值线性。最大全局阵列切换速率为22727帧/秒。多个STVL-07-2.0-RGB设备可以并行运行,方便地从同一应用程序进行控制,并通过触发设备精确同步。ALP–4.2 API经过充分验证,DLL支持C++、C#、Visual Basic(.NET)、Python、MATLAB、LabVIEW和其他开发平台。Microsoft®操作系统支持最新的Windows®版本,包括32位和64位。ALP-4 USB 2.0驱动程序功能强大,经过验证,符合UIF标准,并在工业和医疗应用中得到全天候验证。

光学和热设计

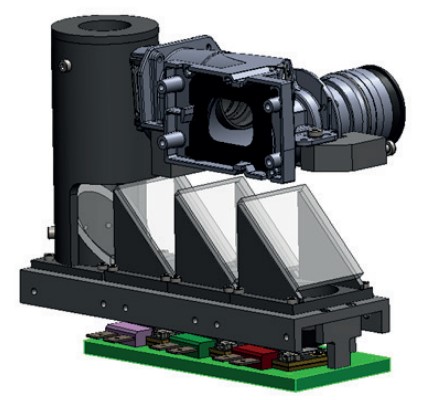

每个LED的红光、绿光和蓝光输出被组合并通过二向色镜系统馈送到均化器(光隧道)中。STVL-07-2.0-RGB的输出颜色可以在全帧率下进行RGB切换。包括一个带主动冷却器的通用铜散热器,用于LED光源的热管理。ALP-4.2的温度监测设施提供了确保LED在规定范围内安全运行所需的所有信息。

LED选项


红色绿色蓝色
典型主波长613nm525 nm460 nm
频谱带宽FWHM19 nm34nm20 nm
STVL-07-2.0-RGB输出*400 lm
       1750 mW
850 lm
       1550 mW
140lm
       2550mW

*连续投影的典型值,脉冲操作可能产生更高的输出

镜头选项

STVL-07-2.0-RGB长度L
       直径D
       质量M
扭曲工作距离D
       投掷比TR
标准镜头
       零件号:9052
L=40mm
       D=35mm
       M-120g
0.2%D> 0.4m
       TR=1.8…2.1
广角镜头
       零件号:9591
L=91mm
       D=81mm
       M-580g
5.5%D> 0.5m
       TR=0.9

每种颜色的帧速率

DMD阵列1024 x 7681024 x 7681024 x 7681024 x 7681024 x 7681024 x 512
位深度8-bit7-bit6-bit5-bit1-bit1-bit
帧速率290 fps569 fps1091 fps2016 fps22727 fps30300 fps

常规规格

重量(不含镜头)输入功率工作温度储存温度法规LED寿命
3200gDC 12-24 V
       150W
10℃-40℃
       非冷凝
-10℃-50℃
       非冷凝
CE
       FCC A级
>10000h
       (接通时间)

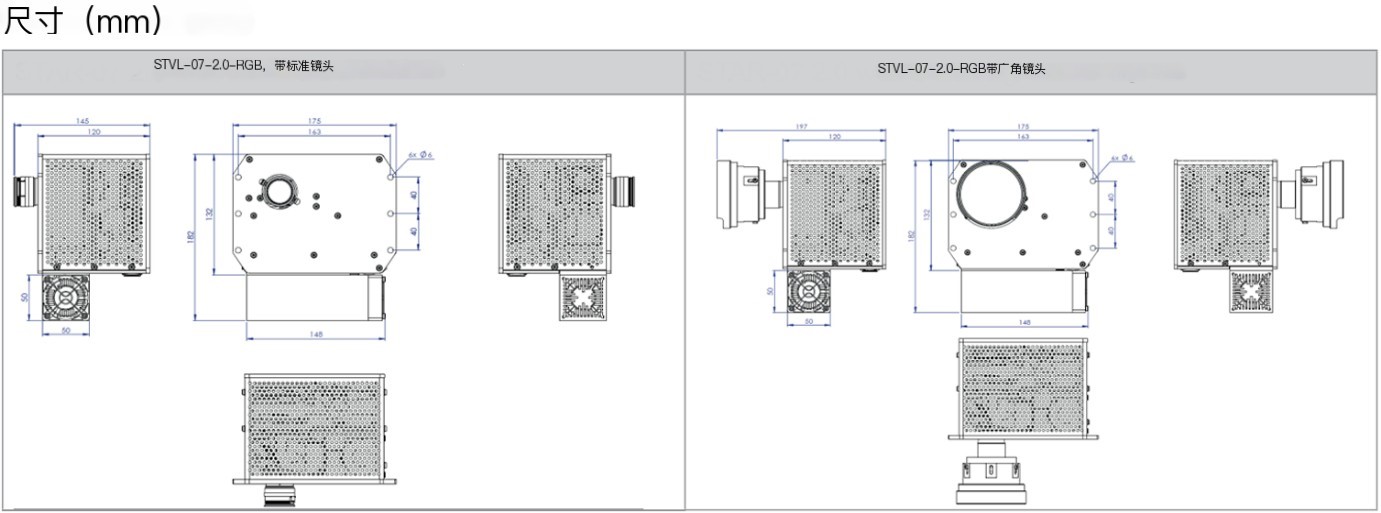

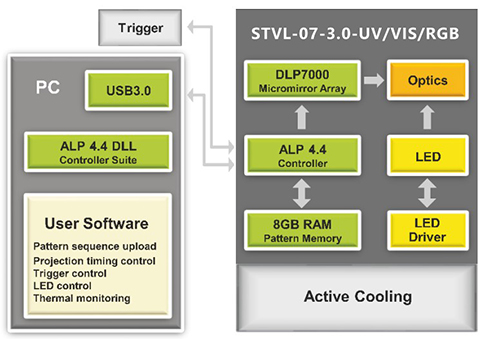

工业级DLP光学投影模组,STVL-07-3.0-UV/VIS/RGB

STVL-07-3.0-UV/VIS/RGB是一款基于微镜技术的高性能DLP®投影模组,旨在满足苛刻的工业应用。自20多年以来,DLP技术广泛应用于多媒体和数字电影,已成为工业解决方案的重要工具。STVL-07-3.0-UV/VIS/RGB投影仪的核心是一个0.7“DLP芯片,由1个024x768反射镜阵列组成。这些双稳态反射镜在微秒内翻转到相反的倾斜位置,以产生所需的图案。STVL-07-3.0-UV/VIS/RGB为每个单独的反射镜提供精确的高速控制,使投影输出具有出色的灵活性和图案帧率。投影仪配备了大功率LED光源,这是该设备紧凑耐用设计的关键。典型的使用案例包括机器视觉照明、3D扫描、工业曝光和增材制造。除此之外,新出现的应用程序也得到了开放SDK接口的良好支持。STVL-07-3.0-UV/VIS/RGB有两个镜头选项,一个是具有变焦功能的标准投影镜头,另一个是固定焦距的广角镜头。



STVL-07-3.0-UV/VIS/RGB的中央控制单元采用USB3.0连接,实现图形上传、显示和同步。集成触发设施支持可选择的电压电平,并可通过软件编程。LED光源的数字驱动器可方便地访问电源设置和温度读数,以进行热管理。

ALP-4.4控制器套件是中央编程工具,为产品开发提供所有必要的功能。图案序列通过无损压缩的USB3.0传输从PC上传到板载存储器。显示序列的属性,例如,比特深度、图片时间、触发模式、重复可以自由定义,以满足各自的应用要求。ALP-4.4固件将模式从板载SDRAM存储器流式传输到DLP7000微镜阵列,其中输入模式被一一映射到镜。模式在全局重置模式下更新;这意味着所有镜像在几微秒内同时切换。通过控制每个反射镜的开启时间来生成灰度值模式,从而产生精确的灰度值线性。最大全局阵列切换速率为22727帧/秒;甚至可以通过微镜阵列的部分更新来实现更高的帧速率。多个STVL-07-3.0-UV/VIS/RGB设备可以并行运行,方便地从同一应用程序进行控制,并通过触发设备精确同步。ALP-4.4 API已被证明适用于所有DLPC410芯片组;DLL支持C++、Python LabVIEW、.NET等开发平台。Microsoft®操作系统支持最新的Windows®版本,包括32位和64位。ALP-4 USB3.0驱动程序功能强大,经过验证,符合UIF标准,并在工业和医疗应用中得到全天候验证。

LED选项


红色绿色蓝色紫罗兰色白色
主波长613**nm525nm460nm405/385*/365*nm-
频谱带宽FWHM19nm34nm20nm15nm-
STVL-07-3.0-RGB输出*330 lm
       1450mW
850 lm
       1550 mW
140lm
       2550mW
-
       1750/2450/2550mW
1100 lm -

*STVL-07-3.0-RGB中不可用
 **635nm可根据要求提供
 ***连续投影的典型值,脉冲操作可能产生更高的输出

镜头选项


长度L
       直径D
       质量M
扭曲工作距离D
       投掷比TR
快速移动均匀性(IEC)
       对比度FOFO
MTF
标准镜头L=36 mm
       D=35mm
       M-150g
0.2%D> 0.4m
       TR=1.8…2.1
1.00-1.16+25%-30%
       2000:1
45%@36 lp/mm

帧速率


       DMD阵列
1024 x 7681024 x 7681024 x 7681024 x 7681024 x 7681024 x 512
位深度8-bit7-bit6-bit5-bit1-bit1-bit
帧速率290 fps569 fps1091 fps2016 fps22727 fps30300 fps

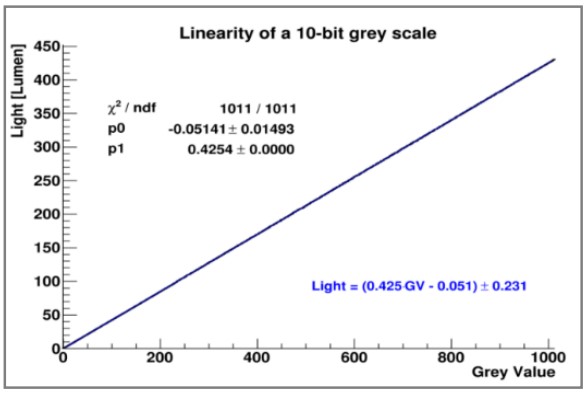

灰度线性度

ALP-4支持精确的位平面定时,实现与同步相机记录相关的出色灰度线性。灰度值偏差小于满刻度值的0.06%。

常规规格

重量(不含镜头)输入功率工作温度储存温度法规LED寿命
3000gDC 19-24 V
       150W
10℃-40℃
       非冷凝
-10℃-50℃
       非冷凝
CE
       FCC A级
>10000h
       (接通时间)

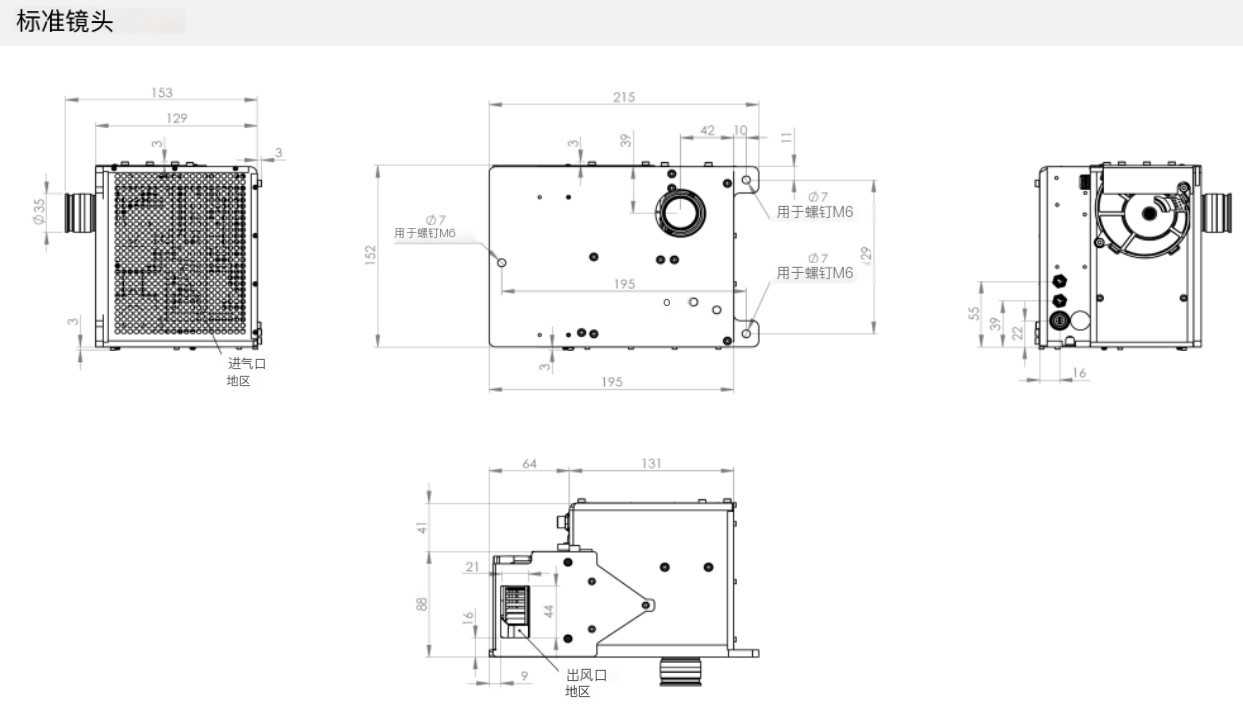

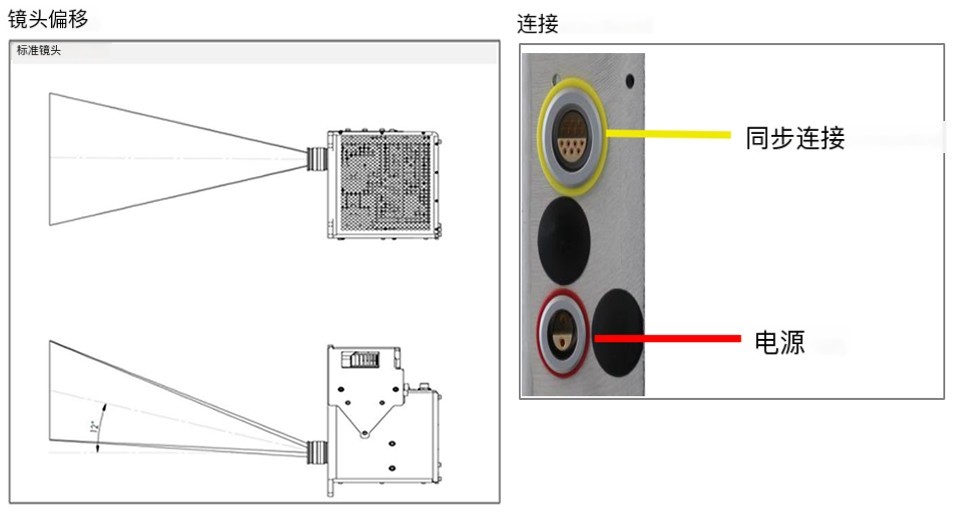

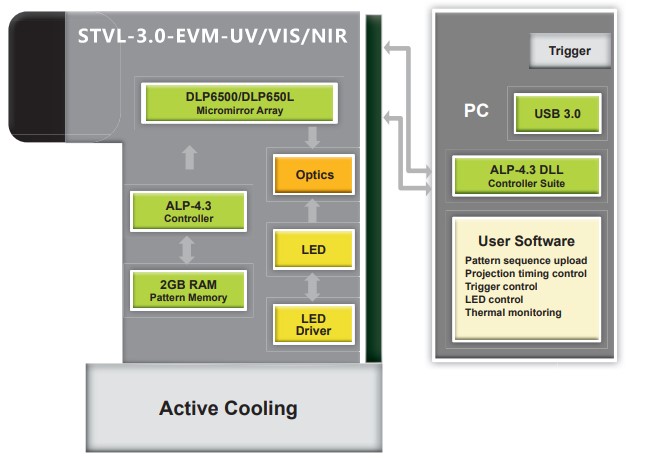

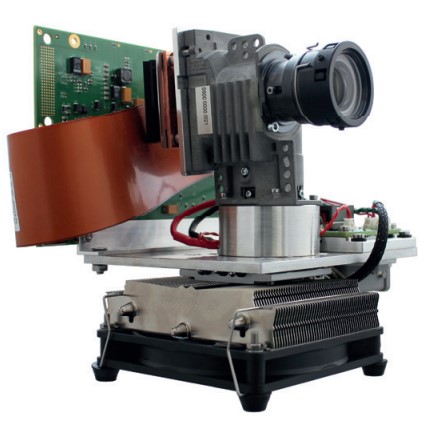

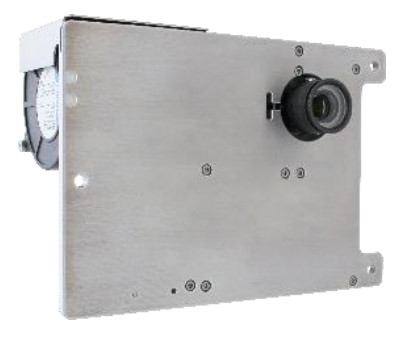

单色 LED 光学投影模组, STVL-3.0-EVM-UV/VIS/NIR

STVL-3.0-EVM-UV/VIS/NIR是一款基于微镜技术的高性能DLP单色 LED 光学投影模组,旨在满足苛刻的工业或研究应用。



STVL-3.0-EVM-UV/VIS/NIR提供以下模块:

  • STVL-V-6501视觉

  • STVL-V-650L近红外

  • STVL-V-7001可见/紫外

STVL-V-6501 VIS基于0.65''1080p DLP芯片(DLP6500)和DLPC910控制器,可在可见光范围(400-700 nm)内实现高达10 309 Hz的二进制图案速率,光功率密度高达25 W/cm²
STVL-V-650L NIR采用0.65
