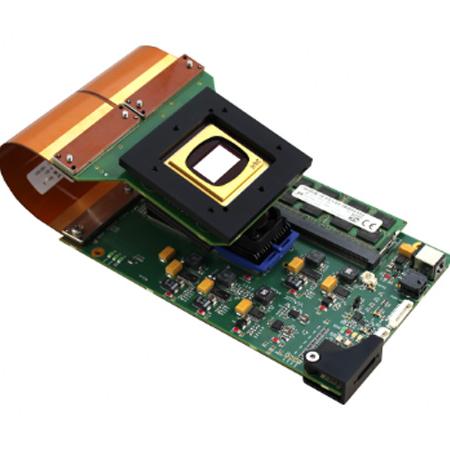

3D相机模组

3D相机模组(直接链路传感器DLS模块)适合应用于需要定制化 3D 相机应用场景,将传感器硬件与强大的软件库相结合。不同于市面上其他 3D 相机3D智能相机,客户可以根据自己的应用,定制化自己的 3D 相机解决方案。传感器硬件支持一个或两个索尼 cmos 图像传感器,这些传感器通过 FPGA 连接到 ViALux 的高性能 DLP 投影单元,以便所有组件在内部精确同步。集成商通过 Direct Link 架构,减少的接口和布线,提高了系统的可靠性。强大的 3D 扫描 API 已成功应用于所有STVL系列3我们一站式供应各种类型的3D相机模组(直接链路传感器DLS模块)适合应用于需要定制化 3D 相机应用场景,将传感器硬件与强大的软件库相结合,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

产品经理:罗经理

手 机:18162698939
座 机:027-51858939
微 信:XTGD518
罗经理的微信二维码
微信扫一扫,即刻询价
  • 浏览次数: 1037次
  • 上架时间: 2023-10-09
  • 所属品牌: Vialux

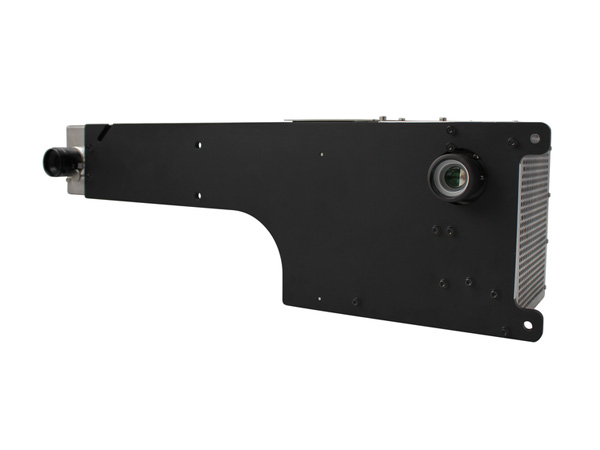

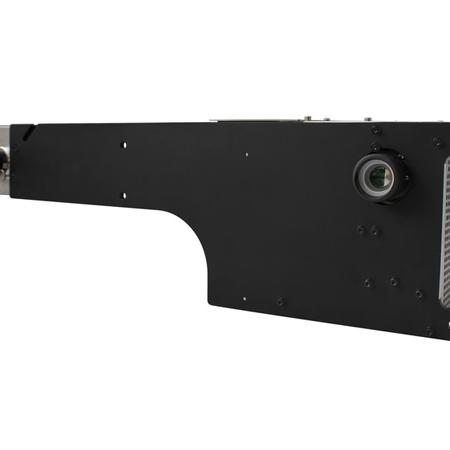

STVL系列直接链路传感器DLS模块

3D相机模组(直接链路传感器DLS模块)适合应用于需要定制化 3D 相机应用场景,将传感器硬件与强大的软件库相结合。不同于市面上其他 3D 相机3D智能相机,客户可以根据自己的应用,定制化自己的 3D 相机解决方案。传感器硬件支持一个或两个索尼 cmos 图像传感器,这些传感器通过 FPGA 连接到 ViALux 的高性能 DLP 投影单元,以便所有组件在内部精确同步。集成商通过 Direct Link 架构,减少的接口和布线,提高了系统的可靠性。强大的 3D 扫描 API 已成功应用于所有STVL系列3D 扫描仪产品,该软件直接自动提供 (x, y, z) 坐标以用于 3D 机器视觉。客户可以根据他们的应用知识专注于通过他们自己的软件开发创造附加值。

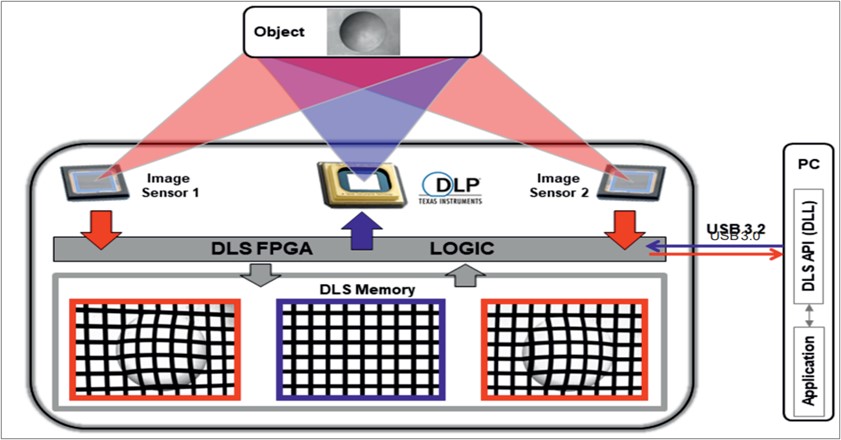

3D相机的模组的架构如图所示。FGPA用于控制用于快速和精确图案投影的高性能 DLP 芯片和用于数字成像的图像传感器。图案生成和图像记录精确同步,也可以用于ROI区域数据的读出。图像传感器帧率可以从166FPS到5000FPS。一系列用户定义的投影模式可以被上传到 DLS 内存 (RAM),数据可用于单个投影或投影循环。被拍摄的物体由传感器记录,图像缓存在板载 RAM 中,该 RAM 可容纳多达 1.592 张图片(10 位,1.920 x 1.200 像素),可以被下载到 PC 进行进一步处理。所有数据流操作均由一个 FPGA 设备执行,从而实现出色的实时精度。模组通过在USB 3.2 SuperSpeed 实现与板载 RAM 之间的数据流传输。无损实时压缩进一步增强了上传功能,并且像素合并可作为图像下载的选项。

3D相机模组优点

DLS 工作原理为需要灵活场景照明的机器视觉应用提供了显着优势:

  • 投影和成像组件精确

  • 高带宽传输独立于 PC 运行

  • 硬件集成保证实时数据流

  • DLS-Module 只需要一个 USB3.2 接口

  • 清晰的 API 软件促进应用程序的快速开发

DLS系统规范

DLP投影芯片组
DLP7000微镜阵列,1024 x 768镜
最大模式更新速率,22727 fps(全阵列)
图像传感器芯片
索尼Pregius IMX-1741920 x 1200像素
最大图像缓冲容量,1592个全分辨率,10位图像。
DLS帧率(选定的感兴趣区域–ROI)
图像传感器线(ROI)DLS帧速率图像传感器位深度DLP投影仪位深度
1200166帧/秒10位8位
676289帧/秒10位8位
374每秒500帧10位7位
236750帧/秒10位6位
168每秒1000帧10位6位
701900帧/秒10位5位
2.5150帧/秒10位2位

型号

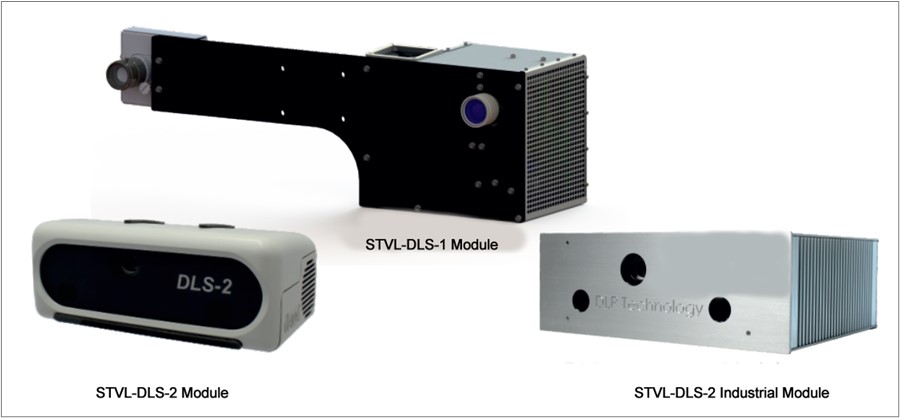

STVL-DLS-1和STVL-DLS-2模块分别处理不同的视场和工作距离(WD)。对角线视场(DFOV)由DFOV=0.69 x WD给出。STVL-DLS-1。STVL-DLS-2工业模块是STVL-DLS-2模块的一个版本。STVL-DLS-2工业模块配有防尘外壳和用于工业用例的被动冷却。两个DLS模块的光源为持久的高功率LED。

额外的软件包zSnapper SDK(zSn.dll)是我们DLS模块的可选扩展,可实现高速、高精度的3D坐标采集。这个强大的3D 已经为我们的3D扫描仪开发了测量软件,现在已在模块级别发布。它直接自动提供(x,y,z)坐标,用于3D机器视觉。

产品投射比(WD/FoV)工作距离(mm)底座长度(立体声底座)(mm)配置LED颜色选项软件选项
STVL-DLS-1模块1.81300-30004101 x DLP7000,
       1 x索尼IMX174
标准:白色
       460 nm蓝色
       730 nm近红外
       850 nm近红外
P/N 9623
       zSnapper®
       SDK软件
STVL-DLS-2模块1.8600或10001601 x DLP7000,
       2 x索尼IMX174
标准:白色
       460 nm蓝色
       730 nm近红外
       850 nm近红外
P/N 9623
       zSnapper®
       SDK软件
STVL-DLS-2工业模块1.8600或10001601 x DLP7000,
       2 x索尼IMX174
标准:白色
       460 nm蓝色
       730 nm近红外
       850 nm近红外
P/N 9623
       zSnapper®
       SDK软件

3D成像扫描系统产品

我们的3D扫描系统的应用之一用于紧身衣、全身测量、假肢、矫形技术和姿势分析领域。该系统为用户提供了用户友好的用户界面,其特点是易于使用。该系统不固定在特定位置,可以以节省空间的方式收起,并在组装后立即准备使用。

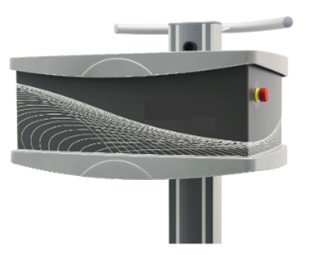

3D身体测量由3D扫描系统组成,该系统是一种优化的解决方案,可用于医疗用品商店,为客户提供压缩产品。扫描系统由一个移动设备推车和插件组成。
Link是3D扫描系统的移动扩展,可实现与位置无关的皮肤和拉伸尺寸的移动数据采集,用于供应圆形和扁平针织产品。客户数据和手动测量记录在平板电脑中,并直接传输回商店,进入仪器软件。整个系统可用于订购过程的快速数字处理。

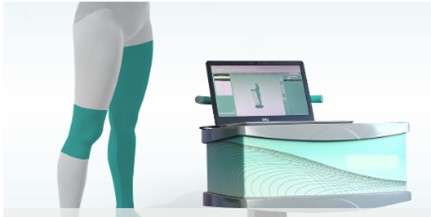

Compact3D扫描系统在空间要求和软件功能范围方面都特别适合药店的需求。缩短的工作距离允许3D扫描系统在较小的房间中使用。如果不需要该设备,可以快速且节省空间地将其收起。

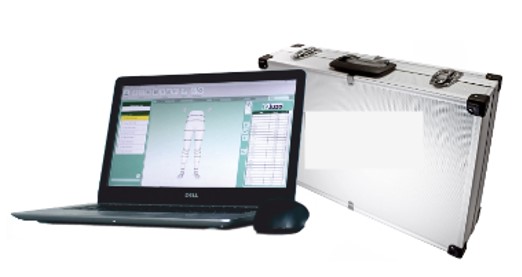

有了光扫描系统,我们希望让我们的客户有机会在产品演示后立即在压缩袜的供应中使用扫描软件的优势。通过手动确定的尺寸的转移,从产品配置到在线商店中尺寸的转移或到ERP软件的所有后续步骤都可在软件中供用户使用。如果医疗用品商店的超市没有为3D扫描系统提供足够的空间,则可以将该产品作为独立产品购买。
