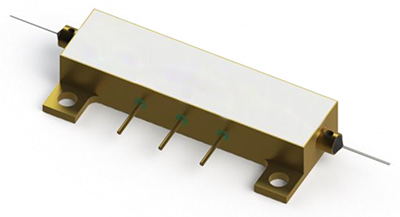

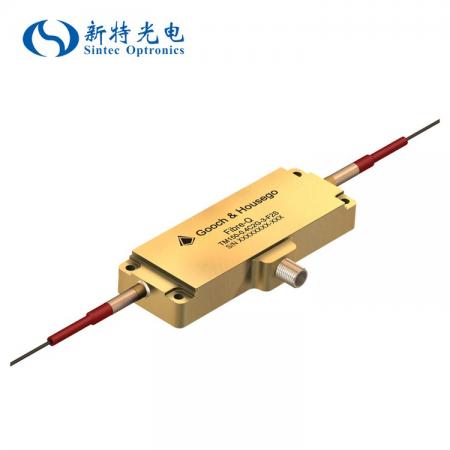

光纤耦合电光光调制器

我们的光纤耦合电光光调制器包括电光振幅调制器和电光相位调制器,以高频调制光,其中电光振幅调制器以非常快的速度和高动态影响激光的振幅,电光相位调制器可以在高达千兆赫范围内的的调制频率下影响光的相位,您可以在 VIS 和 IR 光谱范围内使用它。光纤耦合电光光调制器不需要特殊的驱动程序,任何具有 6-10 V(连接到 50 W)可控输出电压幅度(取决于调制器类型)、具有可控偏移且速度足够快的电压源都适用于调制器驱动。如果电源输出电压不足,则可能需要额外的电压放大器。另外我们的铌酸锂电光调制器具有低插入损耗、高我们一站式供应各种类型的基于电光晶体并利用其快速电光效应,快速、高动态地影响激光的振幅或相位,可提供选型、技术指导、安装培训、个性定制等全生命周期、全流程服务,欢迎联系我们的产品经理!

产品经理:罗经理

手 机:18162698939
座 机:027-51858939
微 信:XTGD518
罗经理的微信二维码
微信扫一扫,即刻询价
  • 浏览次数: 891次
  • 上架时间: 2023-12-20
  • 所属品牌: optilab

电光调制器的基本结构从铌酸锂制成的晶片开始。嵌入晶片中的是用于引导光通过调制器的波导管。至少两个电极被放置在靠近波导的晶片的顶表面上。这些电极用于通过利用Pockels效应来调制信号。简单地说,Pockels效应是指施加在晶体上的电场导致折射率发生变化。通过改变晶体的折射率,穿过波导的光改变了用于调制信号的相位。

我们提供相位和强度调制器。我们的调制器种类繁多,很容易为您的项目找到合适的电光调制器。我们提供的调制器具有850–1550nm的工作波长和5–50GHz的3dB带宽。这些高性能调制器具有低插入损耗、高消光比,可以以高光功率工作,并提供优异的稳定性。此外,我们提供具有PM输出和低驱动电压的调制器,以适应更广泛的应用。

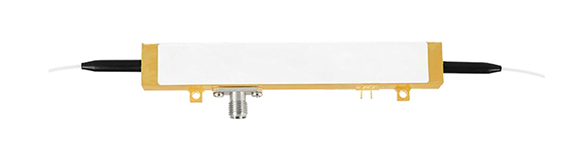

相位调制器

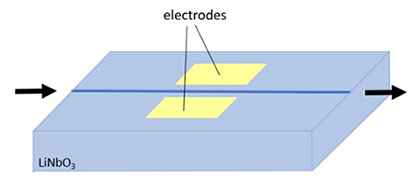

相位调制器由位于铌酸锂中的单个波导组成,波导两侧各有两个电极(下图)。这是最简单的调制器类型。



相位调制器是一种高性能的LiNbO3调制器。该相位调制器可以以低驱动电压提供具有x切割退火质子交换(APE)工艺的相位调制。它具有低插入损耗和高传输功率。调制器使用保持偏振的输入和输出光纤,使其易于与其他光学组件集成。

特点:

  • 保偏输出

  • 低插入损耗(≤4.0dB)

  • 高输入功率处理能力

  • 线缆900µm套管

  • 偏振消光比≥21dB

应用:

  • 模拟调制

  • 脉冲产生

  • 量子光子

  • 有源锁模激光器

规格:

型号波长(nm)带宽(GHz)最大输入光功率(mW)Vπ(V)光回波损耗(≤dB)射频端口连接器尺寸(mm)
STOL-PM-785-0.57850.55.4V@1GHz-30K连接器96x25x16.3
STOL-PM-785-578555.5V@1GHz-30K连接器96x25x16.3
STOL-PM-785-1078510205.2V@1GHz30K连接器96x25x16.3
STOL-PM-785-20785205.6.8V@1GHz30K连接器96x25x16.3
STOL-PM-850-028500.2201.1V@0.1GHz40K连接器65x11.5x5.8
STOL-PM-1064-201064203005.5V@1GHz40V母头87x14.5x10.1
STOL-PM-1310-513105.506V@1GHz30K连接器96x25x16.3
STOL-PM-130-10131010508.8V@1GHz30K连接器96x25x16.3
STOL-PM-1550-0.515500.5508V@0.001GHz30K连接器96x25x16.3
STOL-PM-1550-515505.509V@1GHz30K连接器96x25x16.3
STOL-PM-1550-101550104010.5V@1GHz30K连接器96x25x16.3
STOL-PM-1550-0.5-PMLD15500.5504V@0.001GHz30K连接器96x25x16.3

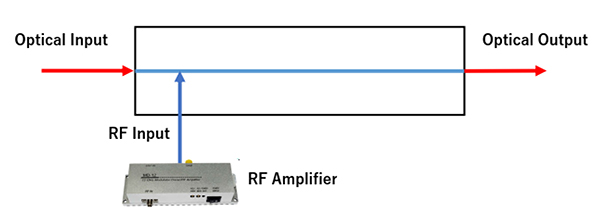

功能图:

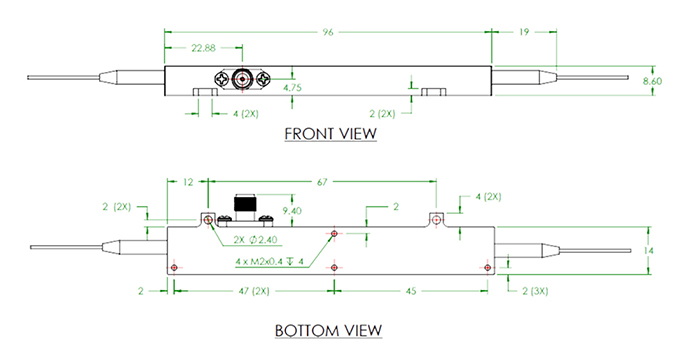

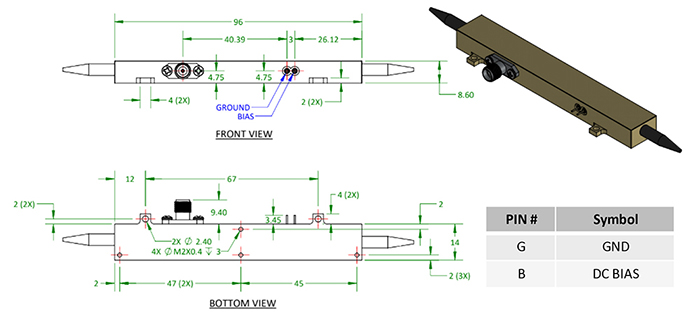

机械制图:

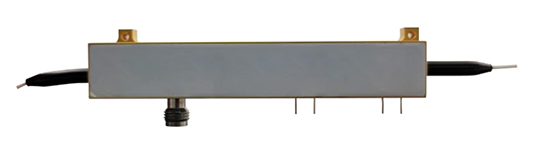

强度调制器

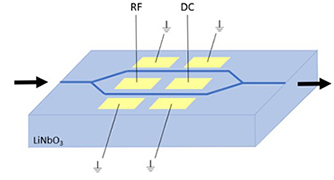

强度调制器使用马赫-曾德尔干涉仪(MZI)的结构,将波导分成两条路径并重新组合(下图)。电极被放置在两个波导路径周围,以在分裂时调制光中的相位。当路径重新组合时,光路根据相位经历构造或解构干涉,从而调制光强度。



我们的强度调制器设计用于卫星链路、天线远程和光纤射频的不同频率的模拟调制。通过使用退火质子交换(APE)波导,调制器提供了低插入损耗和高功率处理能力。它具有高度线性的传递函数和优异的消光比。调制器与各种各样的调制器驱动器兼容,并且单独的偏置端口允许调制器在传递函数的特定点处操作。

特点:

  • 保偏(PM)输出或单模(SM)输出

  • 低插入损耗(≤4.5dB)

  • 高输入功率处理能力

  • 驱动电压低

应用:

  • 模拟调制

  • 脉冲产生

  • 量子光子学

  • 有源锁模激光器

规格:

型号波长(nm)带宽(GHz)最大输入光功率(mW)Vπ(V)光回波损耗(≤dB)射频端口连接器尺寸(mm)
STOL-IM-785-0.5-PM7850.5102.5@1KHz-45GPO male65 x 11.4 x 4.8
STOL-IM-785-20-PM78520105.5@10GHz-45V female87 x 14.5 x 10
STOL-IM-785-40-PM78540106.5@20GHz-45V female87 x 14.5 x 10
STOL-IM-850-5pm8505.205.0@1GHz-45V female87 x 14.5 x 10
STOL-IM-850-10-PM85010205.0@1GHz-45V female87 x 14.5 x 10
STOL-IM-850-20-PM85020205.5@10GHz-45V female87 x 14.5 x 10
STOL-IM-1064-10-PM1064101004.3@10GHz-45K female96.1 x 24.9 x 16.3
STOL-IM-1064-20-PM1064201004.3@20GHz-45K female96.1 x 24.9 x 16.3
STOL-IM-1064-40-PM1064403003.9@1GHz-50V female87 x 14.5 x 10
STOL-IM-130-10- PM1310101006.6@10GHz-45K female66 x 22 x 9
STOL-IM-1310-20-PM1310201005@1kHz-45K female66 x 22 x 9
STOL-IM-13100-40-PM1310401005.1@1GHz-50V female87 x 14.5 x 10
STOL-IM-1550-10-PM1550101006@1GHz-45K female96 x 14 x 8.5
STOL-IM-1500-10-PMV1550101006@1GHz-45V female96 x 14 x 8.5
STOL-IM-1500-10-SM1550101005@1GHz-35SMA117.9 x 15.2 x 9.8
STOL-IM-1550-20-SM1550201005.7@1GHz-45K female/SMA96 x 24.9 x 16.3
STOL-IM-1550-40-PM1550401004.5@30GHz-45V female71 x 16 x 7

选项:

  • STOL-IM-785-40-PM-XX

  • XXHE:高消光比

  • PD:内部PD

请联系我们以获取可用选项。

功能图:

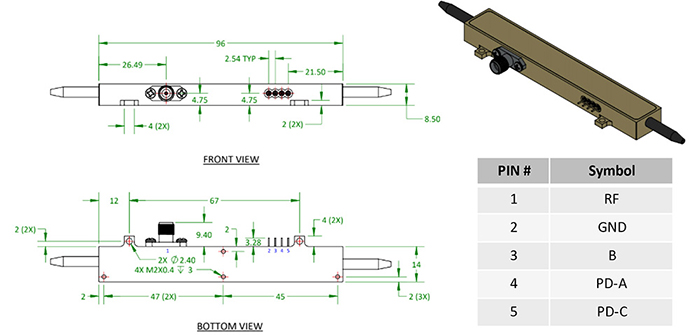

机械制图:

STOL-IM-XXX-XX-PM-PD外壳,带内部PD

STOL-IM-XXX-XX-PM外壳,无内部PD

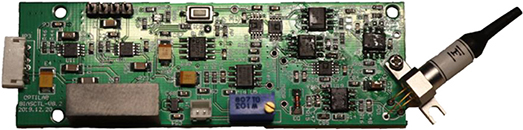

可用配件:ST-BCB-4

这是一款结构紧凑的偏置控制板,设计用于维持光强度调制器的线性工作点

多功能集成光学芯片

多功能集成光学芯片(MIOC)是光纤陀螺仪(FOG)的关键部件,用于转速感应和惯性导航系统。 该集成光学芯片装置由偏振器、Y 型结耦合器和双电光学相位调制器组成。 通过使用铌酸锂,该集成光学芯片采用质子交换光波导制造。 它的偏振消光比超过 60 dB,可以最大限度地减少偏振串扰引起的非互惠性偏置漂移。 光纤电流传感器(FOCS)芯片专为光纤电流传感而设计。

特点

  • 1550±20nm工作波长

  • PM输入和输出端口

  • 低插入损耗3.5 dB

  • 偏振消光比>60dB

  • 低Vπ电压4V

  • 提供未封装的芯片

应用:

  • 光纤陀螺仪

  • 光纤电流传感器(FOCS)

  • 压敏检波器和其他光学敏感场

规格:

型号波长(nm)带宽(nm)分割比例(%)强度调制(%)插入损耗尺寸(毫米)
STOL-MIOC-1550-BC155020500.13.51x1.8x22.5
STOL-MIOC-1550-BC-P155020500.12.51x1.8x22.5
STOL-MIOC-1550-PG155020500.13.55.85x12.85x40.5
STOL-MIOC-1550-PG-P155020500.12.85.85x12.85x40.5
STOL-MIOC-1550-SB155020500.13.51.75x7x26
STOL-MIOC-1550-SP155020500.13.53x6.5x33
STOL-FOCS-1550-PG155020500.14.25.85x12.85x40.5

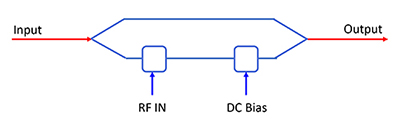

功能图:

机械制图:

STOL-MIOC-1550-BC

射频放大器调制器驱动器

我们的高增益射频放大器模块可为微波和模拟链路提供经济高效的解决方案。 该模块结构紧凑、使用方便,可提供高质量的单端电压来驱动光调制器。 这款多功能模块采用 12V 或 5V 直流电源,外壳经过阳极氧化处理。精密加工的铝制外壳,可在长时间使用时有效散热。 大多数调制器都有一个可手动调节的直流偏置输出电压端口,以便在与标准光学调制器一起使用时进一步提高其效率。

应用:

  • 模拟射频放大

  • 5G无线天线

  • 光纤射频链路

  • 数字调制

  • 一般实验室测试和测量

  • SONET/SDH

规格:

型号带宽(GHz)S11特性(dB)数据速率(Gb/s)射频增益(dB)饱和输出功率(dBm)增益纹波(dB)输入、输出阻抗(Ω)增益调整范围(dB)电源要求
STOL-MD-9-M3至9-15-34300.550-5V DC
STOL-MD-50E-M45-10502014.51.5501512V DC, 2A
STOL-MD-20-M18-102319 to 24260.550512V DC, 1A
STOL-MD-12-DC12-1012.514 to 26261.550612V DC, 1A

功能图和图纸:
